Hörmann HER 2, BiSecur 2-Kanal Empfänger

Hörmann HER 2, BiSecur 2-Kanal Empfänger

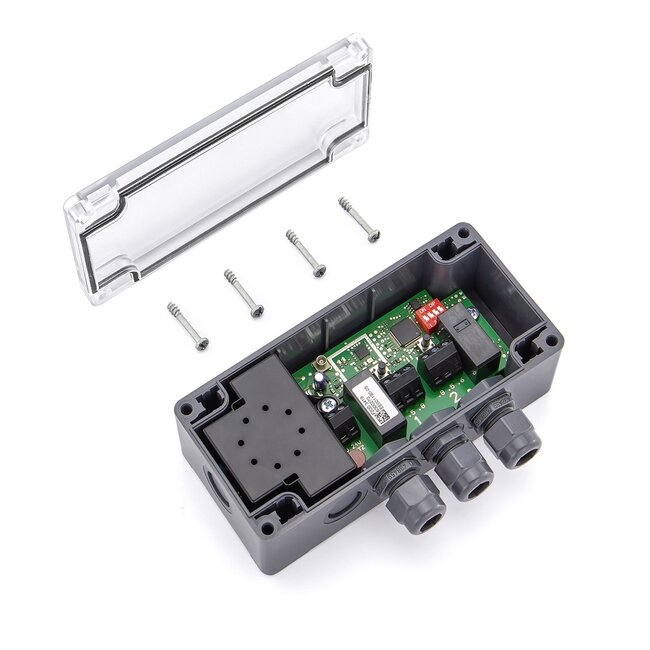

Der 2-Kanal potentialfreie Hörmann-Empfänger HER 2, 868 MHz BiSecur (868-BS) kann als Empfänger verwendet werden, um beispielsweise einen Garagentorantrieb eines Drittanbieters, einen elektrischen Türöffner, Beleuchtung oder andere elektrische Geräte anzusteuern. Der Empfänger sitzt in einem IP65-Gehäuse. Dies macht den HER 2 868-BS ideal für den Außeneinsatz.

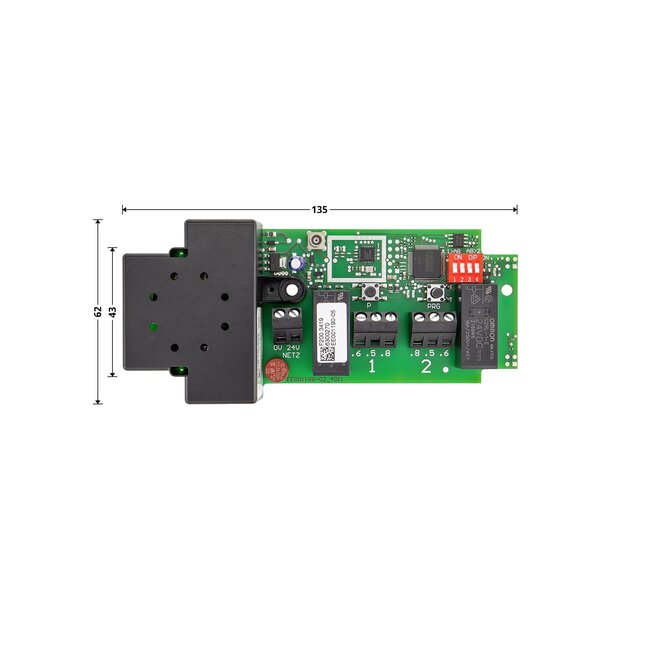

Der Empfänger verfügt über zwei unabhängig voneinander schaltbare Relaisausgänge. Mit dem 4-Stufen-DIP-Schalter können für jeden Relaisausgang folgende Funktionen eingestellt werden.

Funktionen am Relaisausgang 1 (Kanal 1) des BiSecur-Empfängers HER 2:
1. Impuls 0,5 Sekunden, das Relais schaltet und fällt nach 0,5 Sekunden ab, um beispielsweise einen Garagentorantrieb anzusteuern.
2. Ein/Aus-Schalten, das Relais schaltet bei dem ersten Sendimpuls ein und beim nächsten Impuls fällt das Relais ab, zum Ein- und Ausschalten elektrischer Verbraucher wie Beleuchtung.
3. 3 Minuten, bei einem Sendimpuls zieht das Relais für eine Dauer von 3 Minuten an.
4. einstellbarer Impuls, das Relais zieht an, wenn es während der eingestellten Zeit

Funktionen am Relaisausgang 2 (Kanal 2) des BiSecur-Empfängers HER 2:
1. Impuls 0,5 Sekunden, das Relais schaltet und fällt nach 0,5 Sekunden ab, um beispielsweise einen Garagentorantrieb anzusteuern.
2. Ein/Aus-Schalten, das Relais schaltet bei dem ersten Sendimpuls ein und beim nächsten Impuls fällt das Relais ab, zum Ein- und Ausschalten elektrischer Verbraucher wie Beleuchtung.
3. 3 Minuten, bei einem Sendimpuls zieht das Relais für eine Dauer von 3 Minuten an.
4. Impuls 3 Sekunden, das Relais schaltet und fällt nach 0,5 Sekunden ab, um beispielsweise einen elektrischen Türöffner anzusteuern

Technische Spezifikationen
- Frequenz 868,3 MHz
- Protokoll BiSecur
- Schutzart IP65
- Kunststoffgehäuse
- 2 potentialfreie Relaisausgänge
- Versorgung 24 V DC oder 230 – 240 V AC
- Schaltleistung: 30 V DC / 2,5 A oder 250 V AC / 500 W

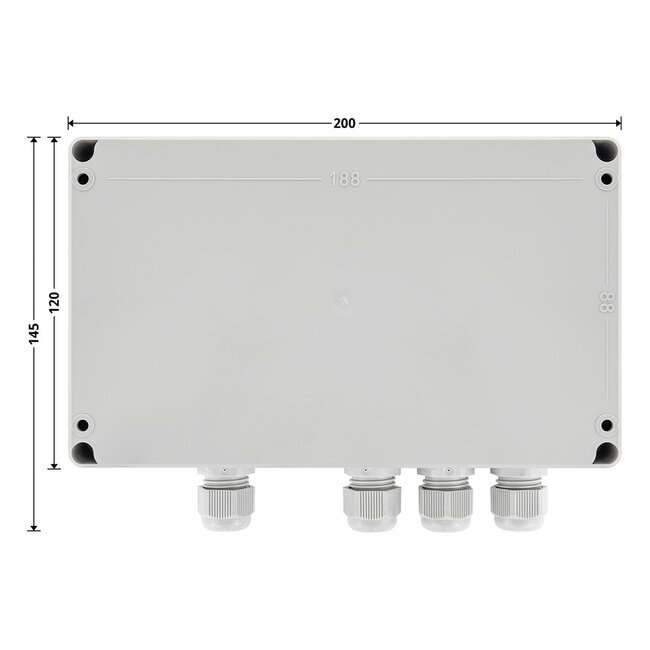

- Abmessungen 200 x 120 x 58 (bxhxd)

Downloaden Sie hier das Handbuch des Hörmann HER 2, BiSecur 2-Kanal Universalempfängers
