Hormann Hörmann SKS-Anschlusseinheit für das Türblatt

Die Hörmann SKS-Anschlusseinheit für das Türblatt ist für die Unterlaufsicherung von Hörmann-Industrie-Rolltoren und Rollgittern erforderlich. Die Anschlusseinheit ist für die Hörmann-Steuerungen 435 R, 445 R, 460 R und B 445 R mit einem Baujahr ab Januar 2005 geeignet.

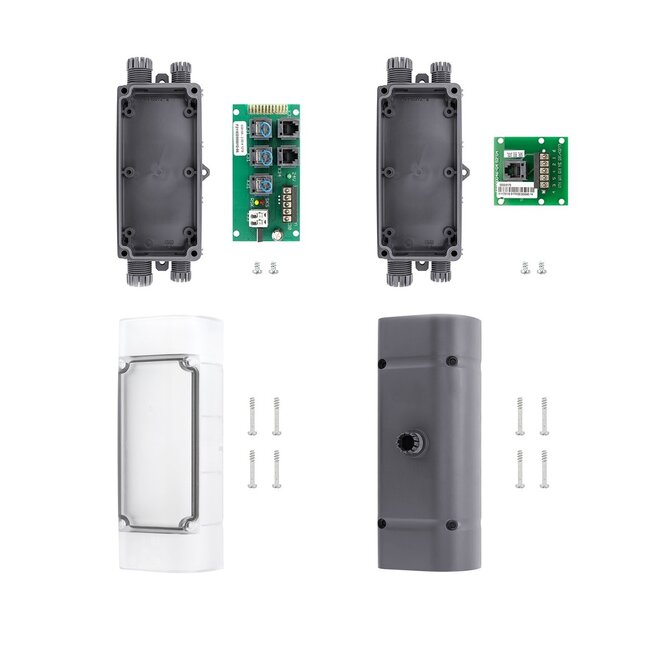

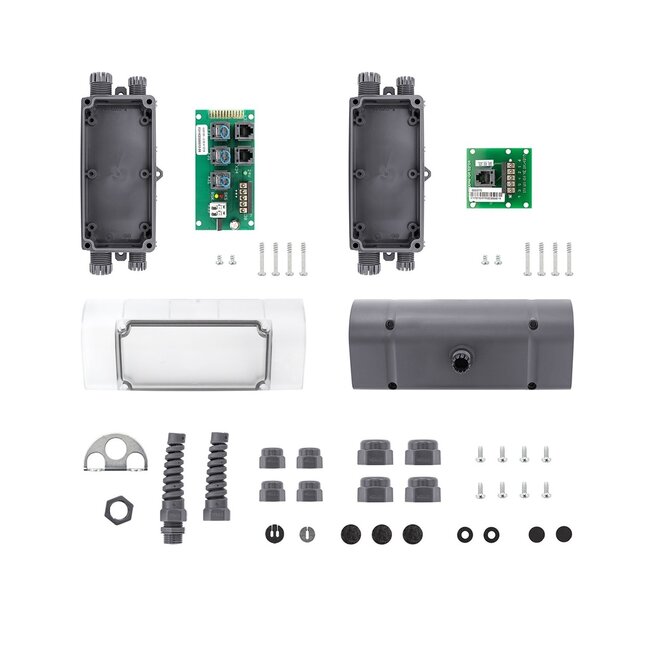

Lieferumfang

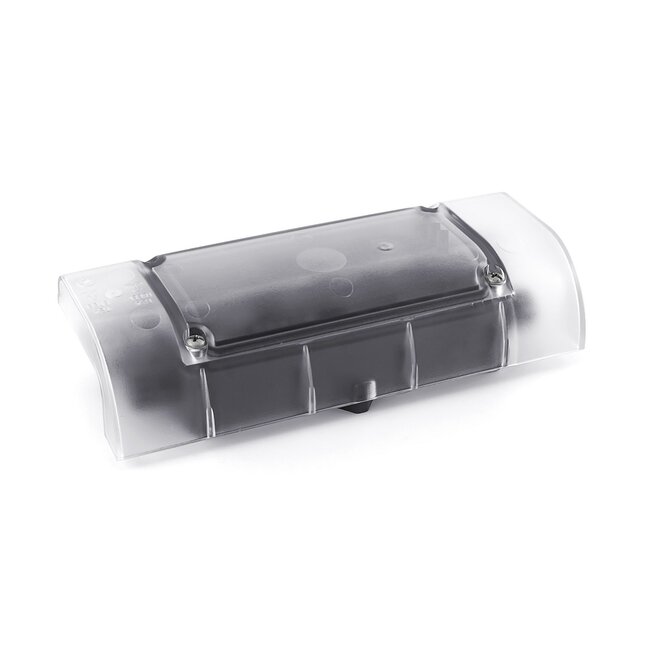

• 1× Anschlussdose für das Türblatt
• 1× Abzweigdose für den Rahmen

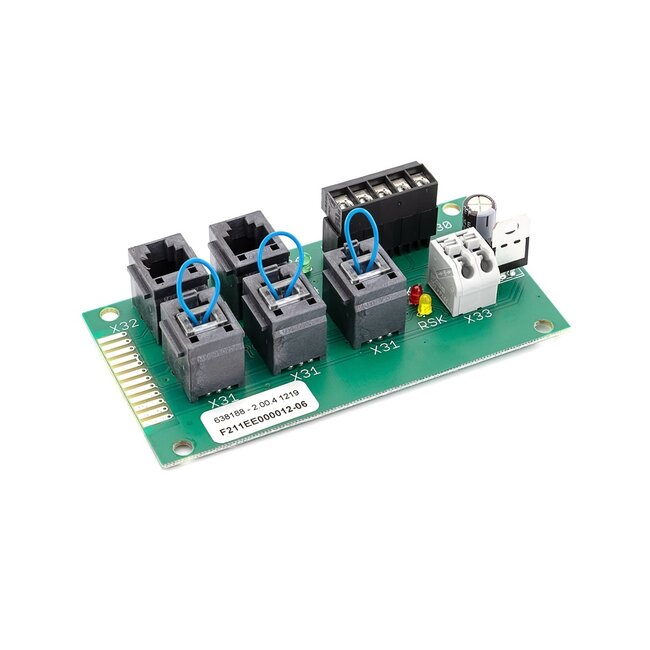

• 1× Leiterplatte für die Unterlaufsicherung

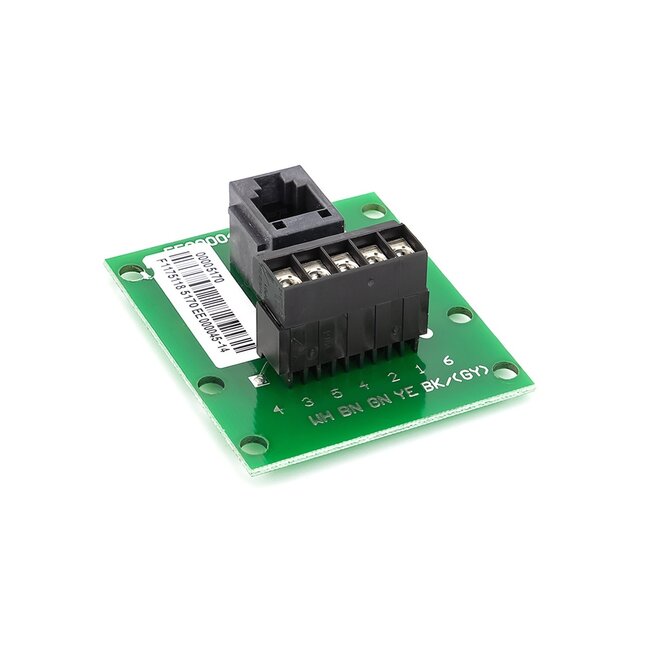

• 1× Leiterplatte für das Türblatt

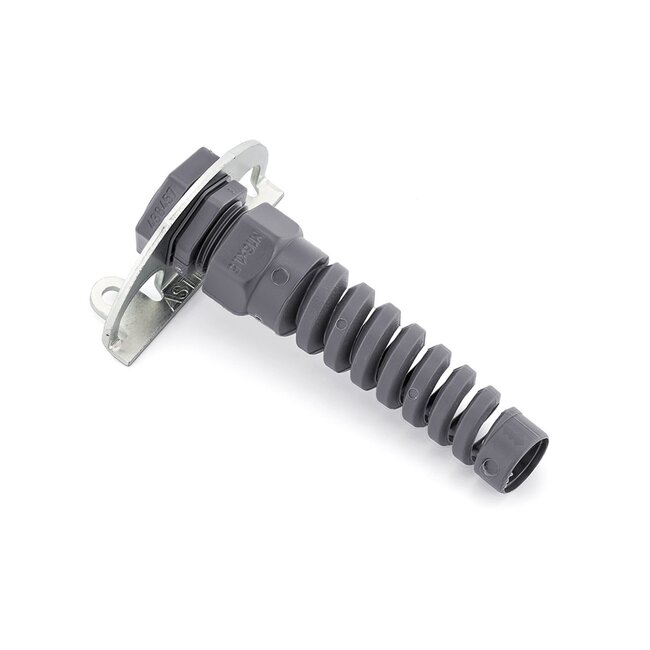

• 1× Kabelverschraubung mit Knickschutz, M16 × 1,5
• 1× abgewinkelte Kabelverschraubung mit Knickschutz, M16 × 1,5
• 4× Mutter für Kabelverschraubung, M16 × 1,5
• 4× Mutter für Kabelverschraubung, M20 × 1,5
• Dichtungssatz
• Befestigungsmaterial

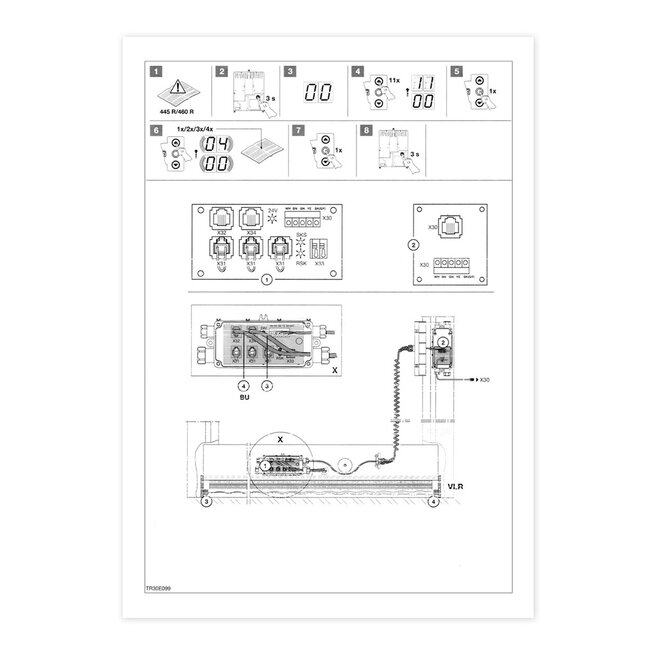

• Montageanleitung

Hinweis

Das folgende Zubehör ist nicht im Lieferumfang enthalten und muss bei Bedarf separat bestellt werden:

• 6-adriges Verbindungskabel zur Steuerung
• 5-adriges Spiralkabel
• Optosensor-Sender
• Optosensor-Empfänger
• Oder alternativ ein 8k2-Gummiprofil (Sicherheitsleiste)

Als Sicherheitseinrichtung und Bestandteil der Steuerung spielt die Unterlaufsicherung eine wichtige Rolle für den korrekten und sicheren Betrieb von Industrietoren. Bei Beschädigung muss sie daher sofort repariert oder ausgetauscht werden.

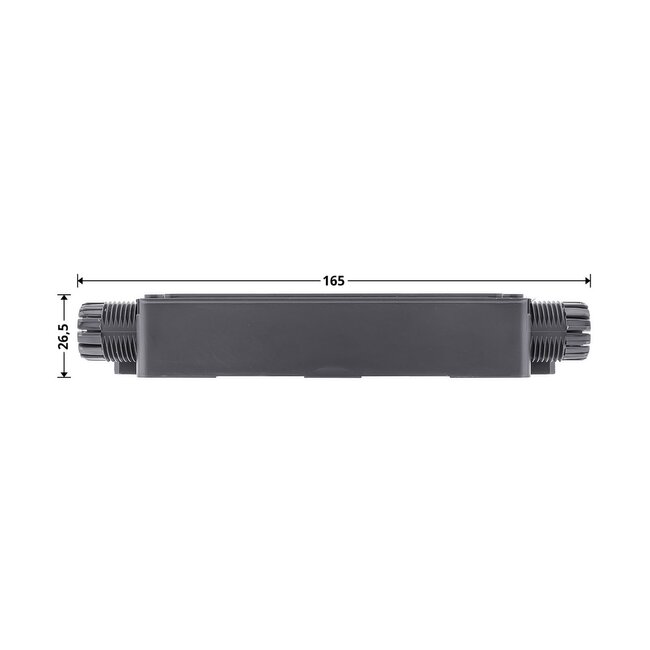

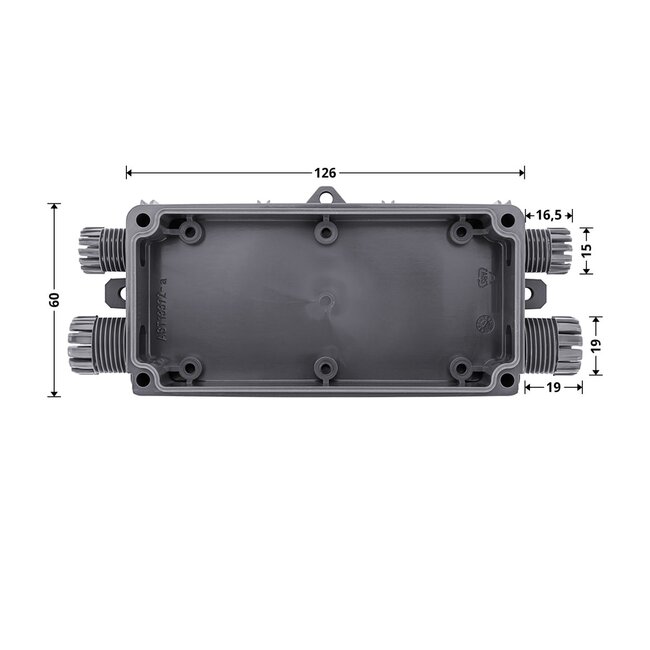

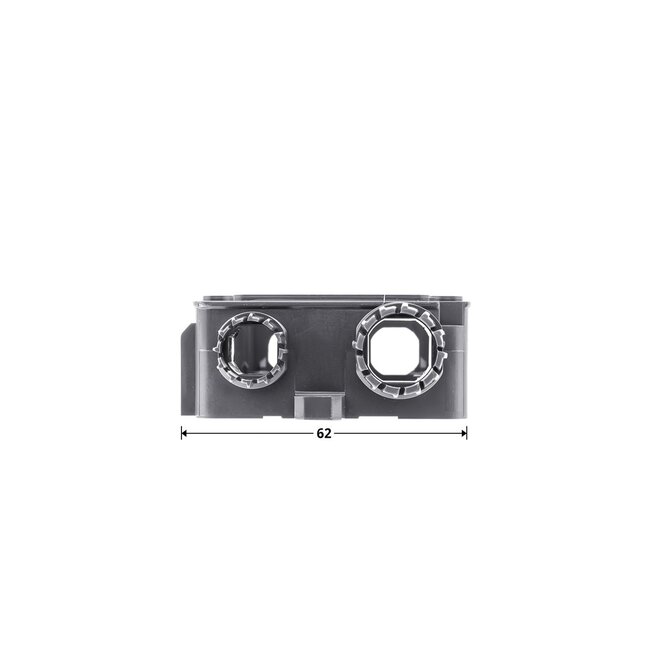

Die Hörmann SKS-Anschlusseinheit für das Türblatt besteht unter anderem aus einer Anschlussdose für das Türblatt, einer Abzweigdose für den Rahmen, einer Leiterplatte für die Unterlaufsicherung und einer Leiterplatte für das Türblatt. Die Gehäuse haben die Schutzart IP65 und schützen die Elektronik wirksam vor Schmutz, Staub und Spritzwasser. Auch alle erforderlichen Kabelverschraubungen und das Befestigungsmaterial für die Montage am Türblatt und am Rahmen sind im Lieferumfang enthalten.
