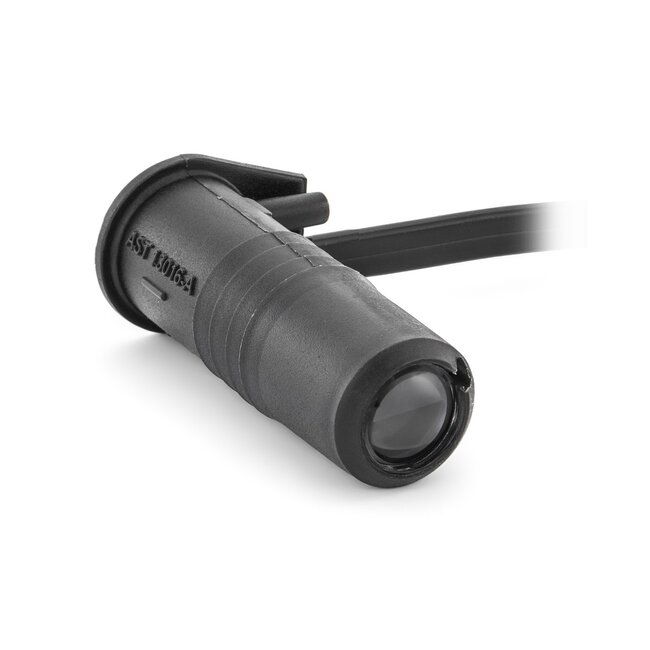

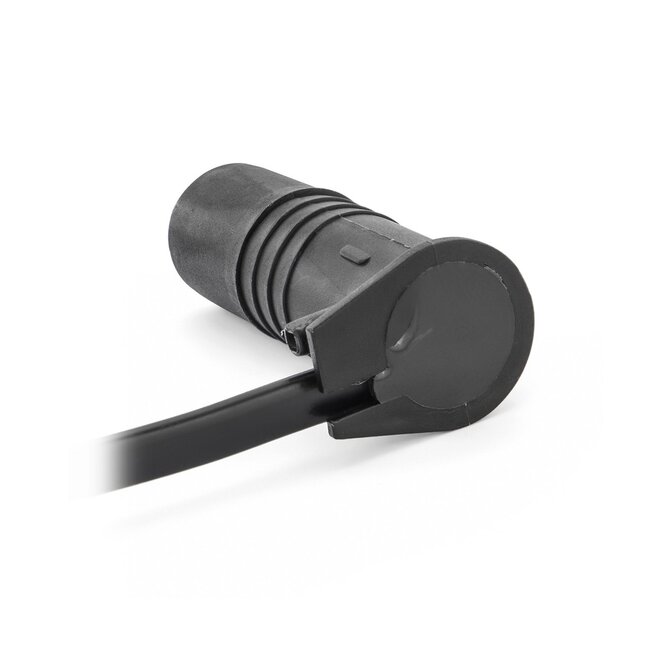

Hormann Optosensor-Empfänger für SKS mit Kabel von 500 mm

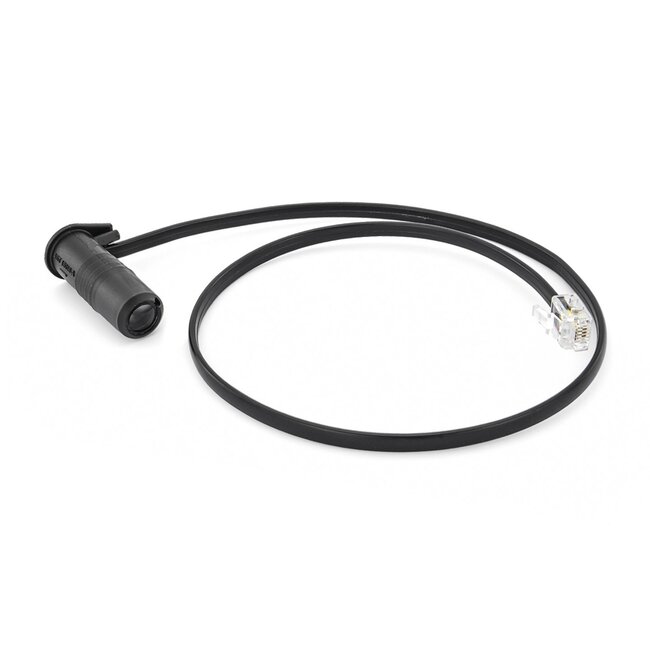

Dieser Hörmann SKS-Optosensorempfänger ist ein Ersatzteil für die Schließkantensicherung von Hörmann Garagen- und Industrietoren. Der Empfänger hat einen Durchmesser von 14 mm und ist mit einem schwarzen Anschlusskabel von 500 mm ausgestattet.

Der Optosensor ist für die Anwendung mit den Industrietorantrieben WA 300, WA 400, WA 400-M und ITO 400 geeignet. Darüber hinaus kann der Empfänger innerhalb einer S4-Anschlusseinheit für SupraMatic-Garagentorantriebe der Serien 2 und 3 verwendet werden.

Lieferumfang

• 1× Hörmann SKS-Optosensorempfänger
• Schwarzes Anschlusskabel von 500 mm

Empfänger für optische Schließkantensicherung

Eine Schließkantensicherung verhindert, dass ein sich schließendes Tor Personen, Fahrzeuge oder Gegenstände einklemmt. Das System besteht aus einem Optosensorsender und einem Optosensorempfänger. Beide Sensoren werden einander gegenüber im hohlen Bodenprofil des Tors montiert.

Während des Schließens empfängt der Optosensorempfänger kontinuierlich ein Infrarotsignal vom Sender. Wenn das Bodenprofil eingedrückt wird, wird die Lichtverbindung zwischen beiden Sensoren unterbrochen. Der Antrieb stoppt anschließend die Schließbewegung und lässt das Tor sofort wieder nach oben fahren.

Hörmann SKS-Empfänger als Ersatzteil

Wenn der vorhandene Optosensorempfänger defekt ist, kann dieser einzeln ersetzt werden. Überprüfen Sie vor der Bestellung immer die Farbe des vorhandenen Anschlusskabels. Diese Ausführung hat ein schwarzes Anschlusskabel und ist nicht mit Optosensoren kompatibel, die mit einem grauen Kabel ausgestattet sind.

Dieser Optosensor ist für den Anschluss an eine kabelgebundene Hörmann S4-Anschlusseinheit geeignet. Der Empfänger kann nicht an eine drahtlose Anschlusseinheit angeschlossen werden.

Teil der Hörmann S4-Anschlusseinheit

Die S4-Anschlusseinheit für Schließkantensicherung kann bei geeigneten Garagentoren mit einem Hörmann SupraMatic-Antrieb aus Serie 2 oder 3 eingesetzt werden. Der Anschluss an den Antrieb erfolgt über den HCP1-Busport.

Eine vollständige S4-Schließkantensicherung besteht unter anderem aus:

• Dieser Hörmann Optosensorempfänger
• Hörmann Optosensorsender, Artikelnummer 638248
• Leiterplatte SKS Norm, Artikelnummer 538573
• Geeignetes Gehäuse für die Leiterplatte
• AT2-Spiralkabel mit Systemstecker, Artikelnummer 436224
• Geeignetes hohles Bodenprofil zur Montage der Sensoren

Die S4-Anschlusseinheit ist nicht für Antriebe aus Serie 1 geeignet, da diese nicht über einen HCP1-Busanschluss verfügen. Das System kann ebenso wenig bei Toren mit einer Schlupftür eingesetzt werden.

Technische Daten

• Marke: Hörmann
• Produkttyp: SKS-Optosensorempfänger
• Anwendung: Schließkanten- und Schließkantensicherung
• Geeignet für: WA 300, WA 400, WA 400-M und ITO 400
• Geeignet für: SupraMatic Serie 2 und 3 in Kombination mit S4
• Anschluss Antrieb: HCP1-Busport

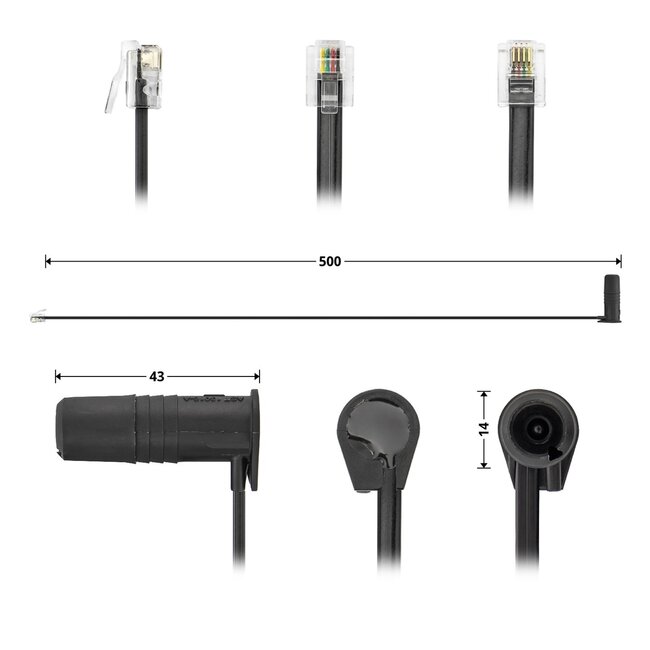

• Durchmesser Empfänger: 14 mm
• Länge Sensor: 43 mm
• Länge Anschlusskabel: 500 mm
• Farbe Anschlusskabel: schwarz
• Nicht für drahtlose Anschlusseinheiten geeignet
• Nicht für Tore mit einer Schlupftür geeignet

Achtung

Überprüfen Sie vor der Bestellung, ob der vorhandene Optosensor ebenfalls ein schwarzes Anschlusskabel hat. Optosensoren mit schwarzen und grauen Anschlusskabeln sind untereinander nicht kompatibel.
