Hormann Optosensor SKS-Sender mit Kabel von 6500 mm

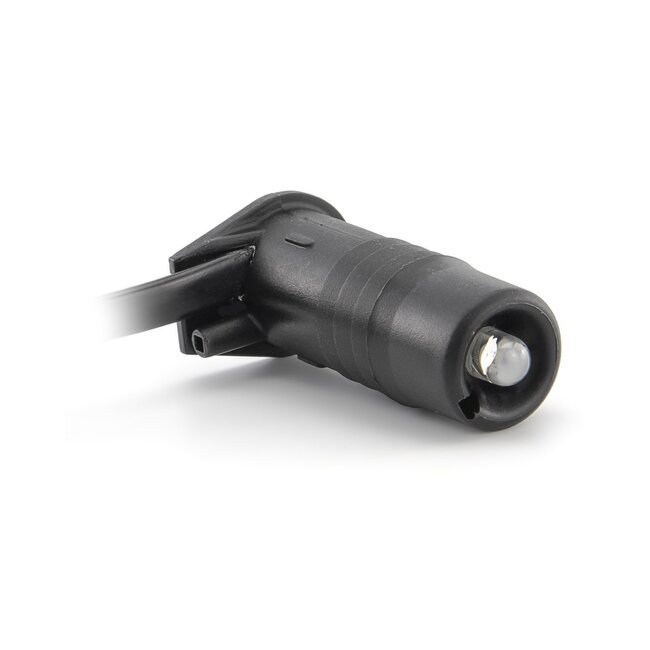

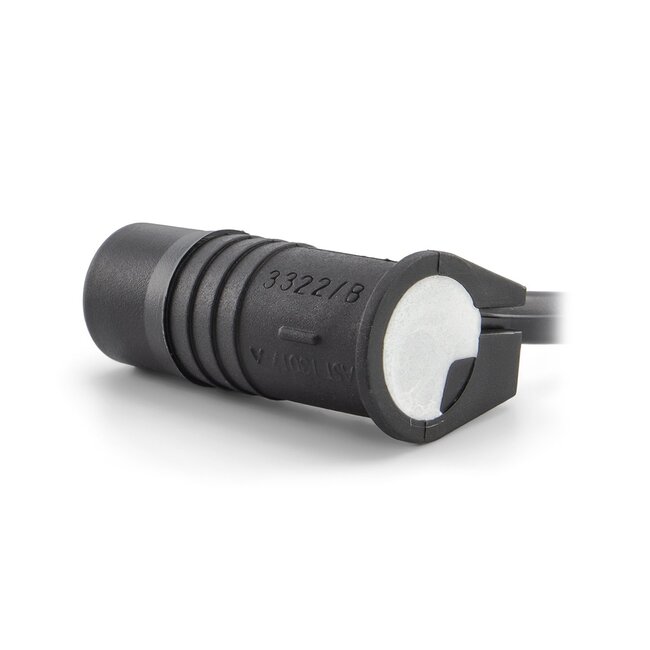

Der Hörmann Optosensor-Sender SKS mit einem Durchmesser von 15 mm ist ein Ersatzteil für die Hörmann S4-Anschlusseinheit für die Unterlaufsicherung. Der Sender wird im Bodenprofil eines Sektionaltors montiert und ist mit einem 6,5 Meter langen Anschlusskabel mit Systemstecker ausgestattet.

Während sich das Tor bewegt, sendet der Optosensor-Sender kontinuierlich ein Infrarotsignal an den zugehörigen Empfänger. Wenn das Bodenprofil eingedrückt wird, wird dieses Signal unterbrochen und die Torbewegung stoppt. Auch bei einem defekten Sender fehlt das Signal, wodurch das Tor aus Sicherheitsgründen nicht mehr normal funktioniert. Mit diesem einzelnen Optosensor kann der defekte Sender ersetzt werden.

Lieferumfang

• 1× Hörmann Optosensor-Sender SKS

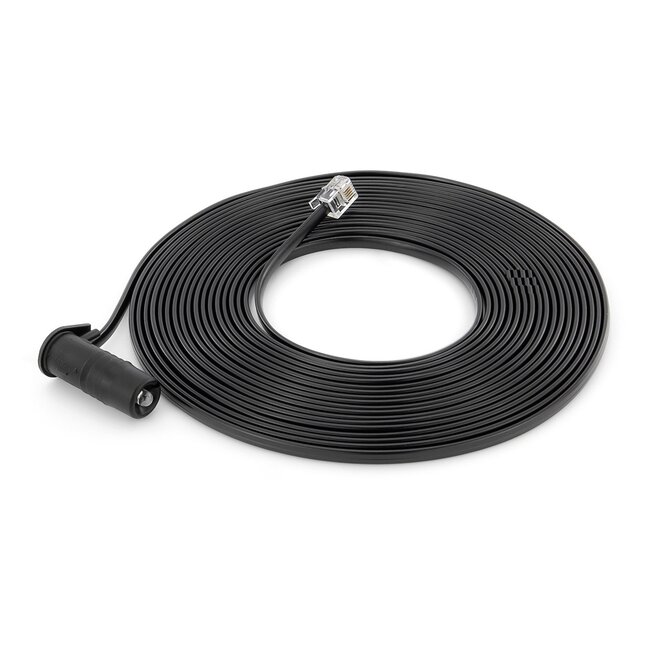

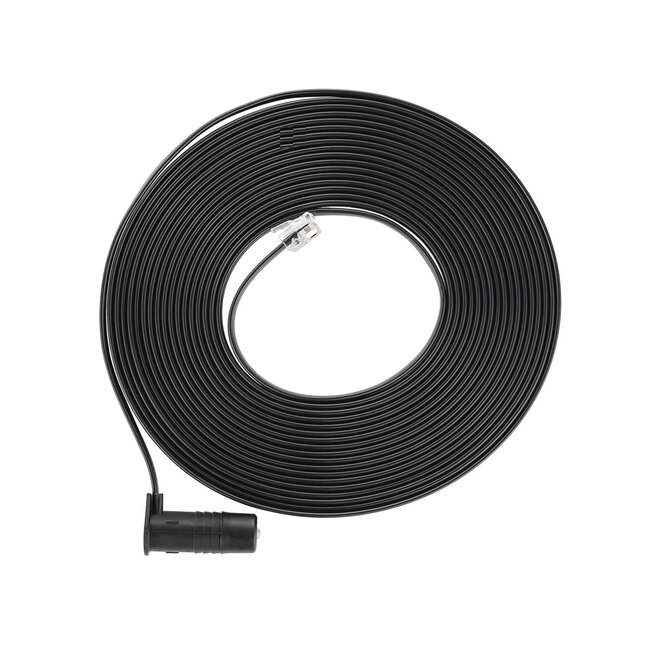

• Anschlusskabel von 6.500 mm mit Systemstecker

Ersatzteil für die Hörmann S4-Anschlusseinheit

Die Hörmann S4-Unterlaufsicherung besteht aus einem Optosensor-Sender, einem Optosensor-Empfänger und einer Platine, die die Signale verarbeitet und an den Torantrieb weiterleitet. Der Sender und der Empfänger werden einander gegenüber im hohlen Bodenprofil des Sektionaltors platziert.

Dieser einzelne SKS-Sender ist ausschließlich zum Ersetzen eines defekten Senders innerhalb einer bestehenden S4-Sicherheitseinrichtung bestimmt. Beim Kauf einer kompletten Hörmann S4-Anschlusseinheit sind der Optosensor-Sender und der Optosensor-Empfänger bereits enthalten und müssen nicht separat bestellt werden.

Die S4-Anschlusseinheit kann unter anderem in Kombination mit geeigneten Hörmann ProMatic- und SupraMatic-Garagentorantrieben eingesetzt werden.

Anwendung bei Sektionaltoren der 40er-Serie

Bei Sektionaltoren der Hörmann 40er-Serie kann zusätzlich eine Hörmann Adapterhülse erforderlich sein. Damit kann der Optosensor der Baureihe 40 in einer Bodendichtung der Baureihe 20 oder 30 montiert werden.

Technische Daten

• Marke: Hörmann
• Produkttyp: Optosensor-Sender
• Anwendung: SKS-Schließkanten- und Unterlaufsicherung
• Geeignet für: Hörmann S4-Anschlusseinheit

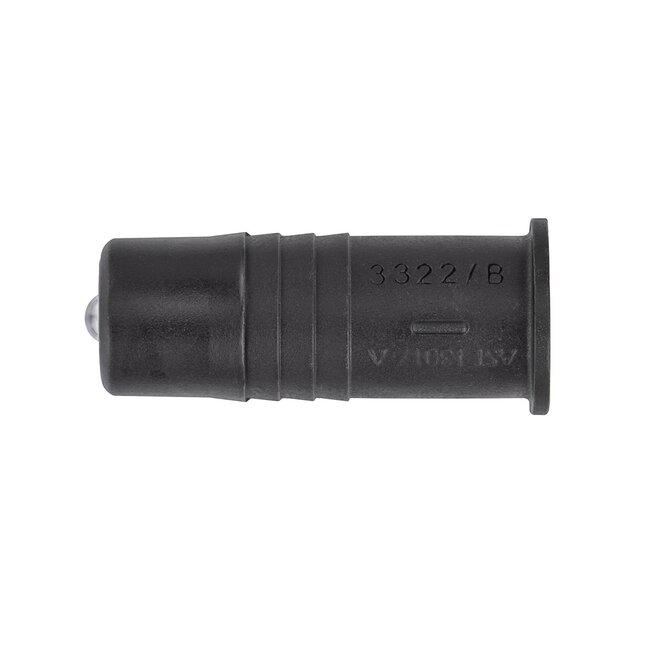

• Durchmesser Sender: 15 mm
• Länge Sender: 43 mm
• Länge Anschlusskabel: 6.500 mm

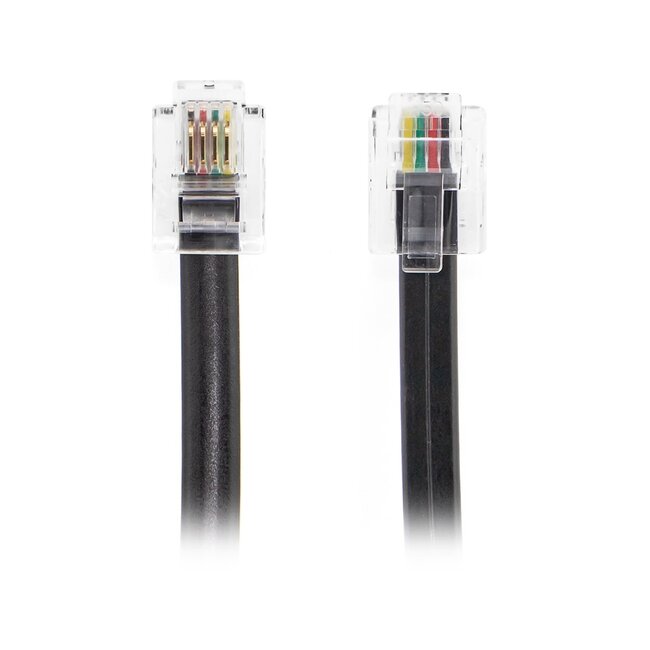

• Anschluss: Systemstecker
• Farbe Kabel und Gießharz: schwarz
• Nicht geeignet für Tore mit einer Schlupftür

Hinweis

Dieser Hörmann Optosensor ist ausschließlich als Ersatzsender für eine bestehende S4-Anschlusseinheit geeignet. Prüfen Sie vor der Bestellung, ob die vorhandene Sicherheitseinrichtung und der Anschluss mit diesem Modell übereinstimmen.
