Artikelnummer
5453
EAN Code
4042533207262
SKU
638194

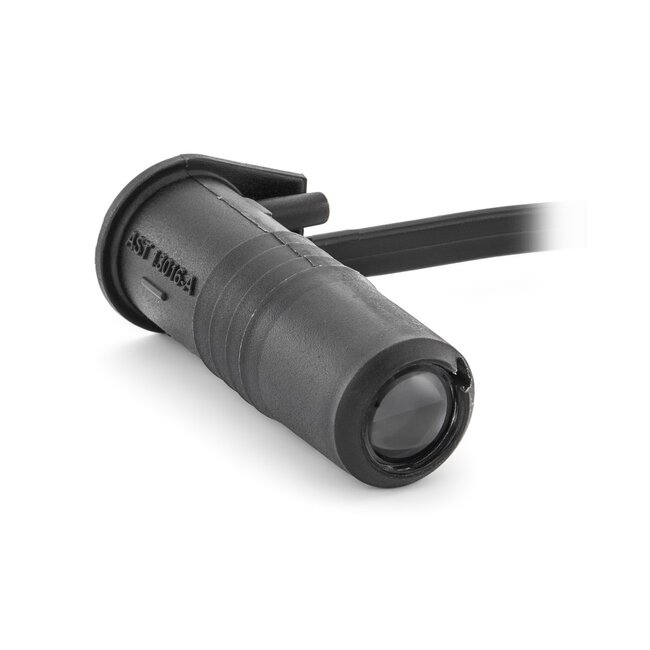

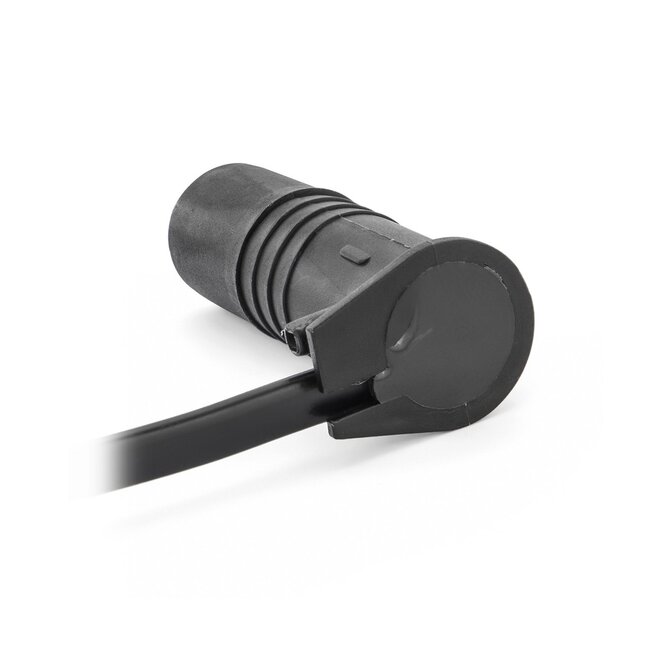

Hörmann SKS-optosensorontvanger met zwarte aansluitkabel van 500 mm. Geschikt voor S4-onderloopbeveiliging en diverse Hörmann aandrijvingen. Lees meer.

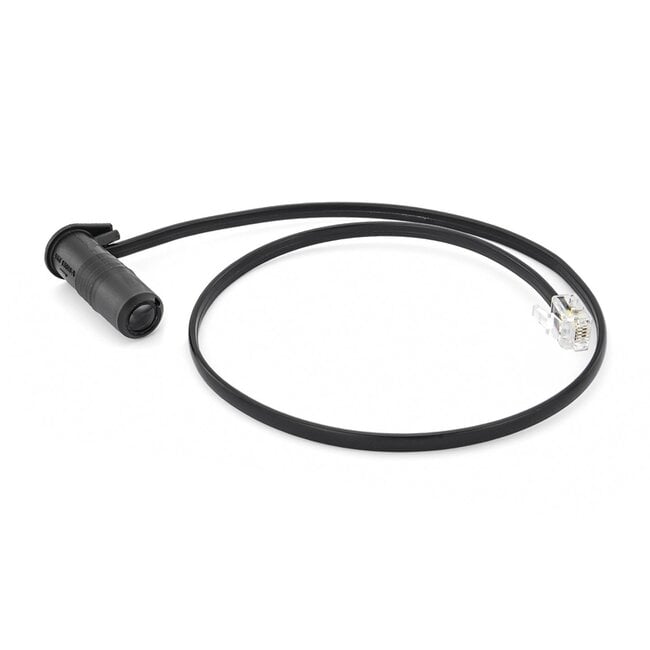

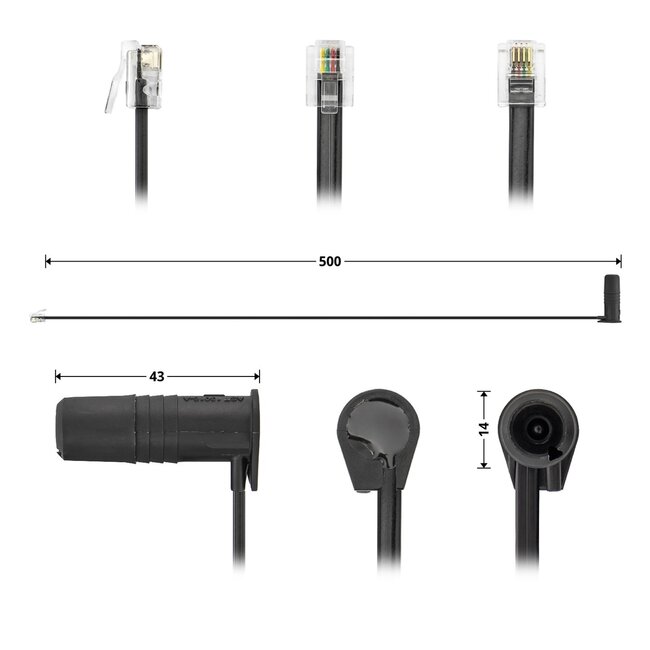

Deze Hörmann SKS-optosensorontvanger is een vervangingsonderdeel voor de onderloopbeveiliging van Hörmann garage- en industriedeuren. De ontvanger heeft een diameter van 14 mm en is voorzien van een zwarte aansluitkabel van 500 mm.
De optosensor is geschikt voor toepassing met de industriële deuraandrijvingen WA 300, WA 400, WA 400-M en ITO 400. Daarnaast kan de ontvanger worden gebruikt binnen een S4-aansluiteenheid voor SupraMatic-garagedeuraandrijvingen uit de series 2 en 3.
Een onderloopbeveiliging voorkomt dat een sluitende deur personen, voertuigen of voorwerpen beknelt. Het systeem bestaat uit een optosensorzender en een optosensorontvanger. Beide sensoren worden tegenover elkaar in het holle bodemprofiel van de deur gemonteerd.
Tijdens het sluiten ontvangt de optosensorontvanger voortdurend een infraroodsignaal van de zender. Wanneer het bodemprofiel wordt ingedrukt, wordt de lichtverbinding tussen beide sensoren onderbroken. De aandrijving stopt vervolgens de sluitbeweging en laat de deur direct weer omhoog bewegen.
Wanneer de bestaande optosensorontvanger defect is, kan deze afzonderlijk worden vervangen. Controleer vóór het bestellen altijd de kleur van de aanwezige aansluitkabel. Deze uitvoering heeft een zwarte aansluitkabel en is niet compatibel met optosensoren die zijn voorzien van een grijze kabel.
Deze optosensor is geschikt voor aansluiting op een bekabelde Hörmann S4-aansluiteenheid. De ontvanger kan niet worden aangesloten op een draadloze aansluiteenheid.
De S4-aansluiteenheid voor onderloopbeveiliging kan worden toegepast bij geschikte garagedeuren met een Hörmann SupraMatic-aandrijving uit serie 2 of 3. De aansluiting op de aandrijving verloopt via de HCP1-buspoort.
Een complete S4-onderloopbeveiliging bestaat onder andere uit:
De S4-aansluiteenheid is niet geschikt voor aandrijvingen uit serie 1, omdat deze niet over een HCP1-busaansluiting beschikken. Het systeem kan evenmin worden toegepast bij deuren met een loopdeur.
Controleer vóór het bestellen of de bestaande optosensor eveneens een zwarte aansluitkabel heeft. Optosensoren met zwarte en grijze aansluitkabels zijn onderling niet compatibel.
