Hormann Hörmann SKS-aansluiteenheid voor het deurblad

De Hörmann SKS-aansluiteenheid voor het deurblad is bedoeld voor de onderloopbeveiliging van Hörmann industriële roldeuren en rolhekken. De set is geschikt voor de Hörmann-besturingen 435 R, 445 R, 460 R en B 445 R met een bouwjaar vanaf januari 2005.

De aansluiteenheid verwerkt de signalen van de optosensoren of een 8k2-veiligheidslijst en geeft deze door aan de deurbesturing. Wanneer tijdens het sluiten een obstakel wordt gedetecteerd, wordt de deurbeweging onderbroken. Een correct werkende onderloopbeveiliging helpt daarmee schade en beknelling te voorkomen.

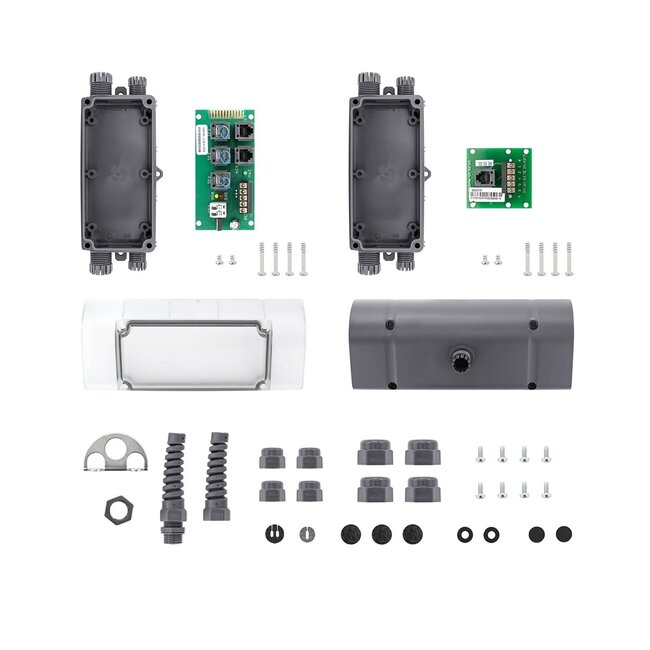

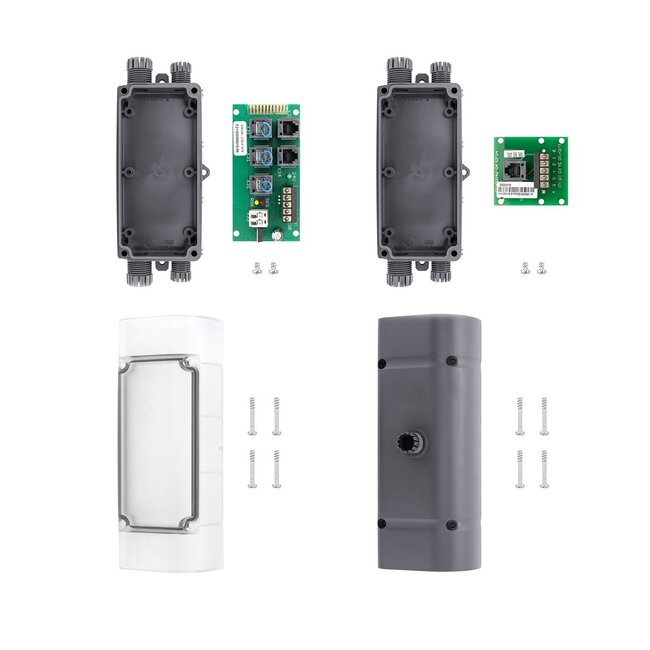

Leveringsomvang

• 1× aansluitdoos voor het deurblad
• 1× aftakdoos voor het kozijn

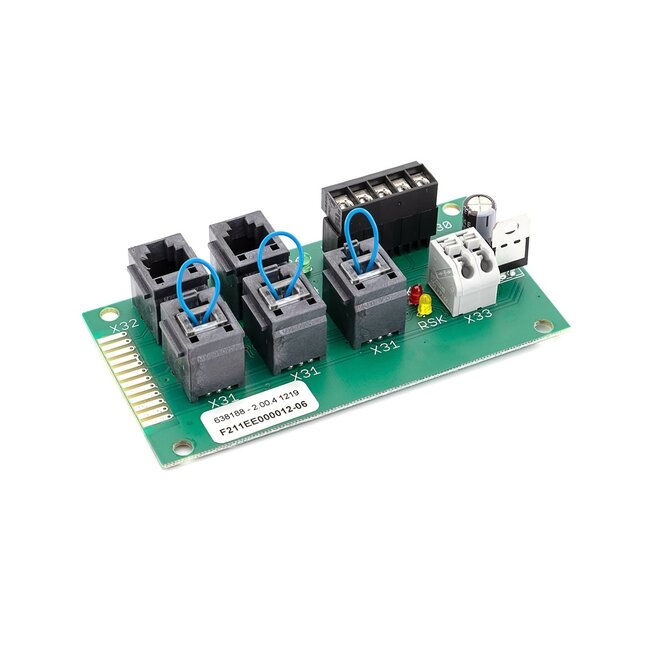

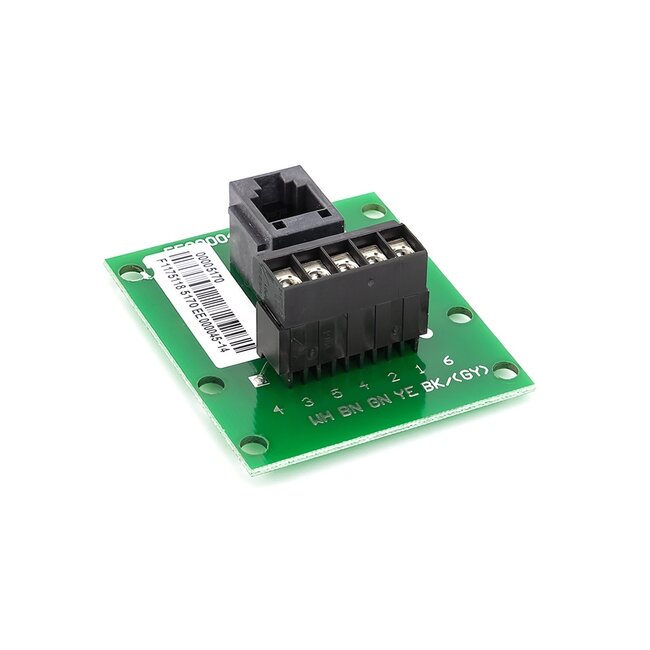

• 1× printplaat voor de onderloopbeveiliging
• 1× printplaat voor het deurblad

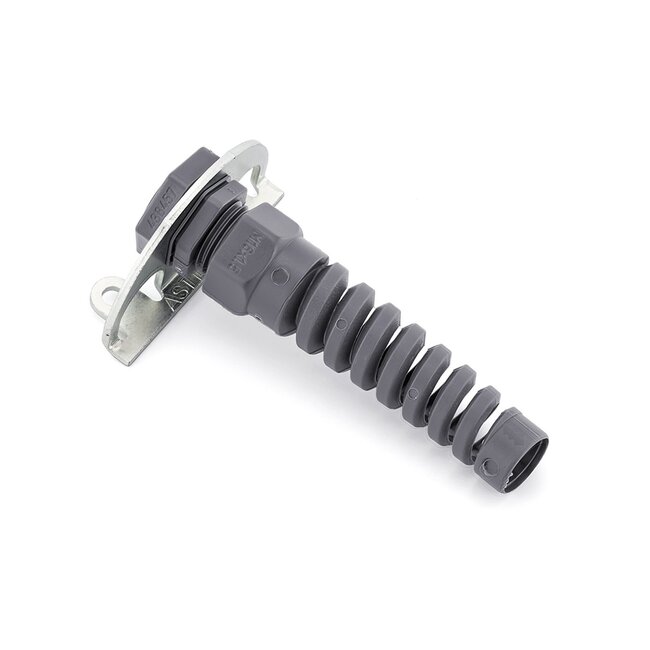

• 1× kabelwartel met knikbescherming, M16 × 1,5
• 1× haakse kabelwartel met knikbescherming, M16 × 1,5
• 4× moer voor kabelwartel, M16 × 1,5
• 4× moer voor kabelwartel, M20 × 1,5
• Afdichtingsset
• Bevestigingsmateriaal

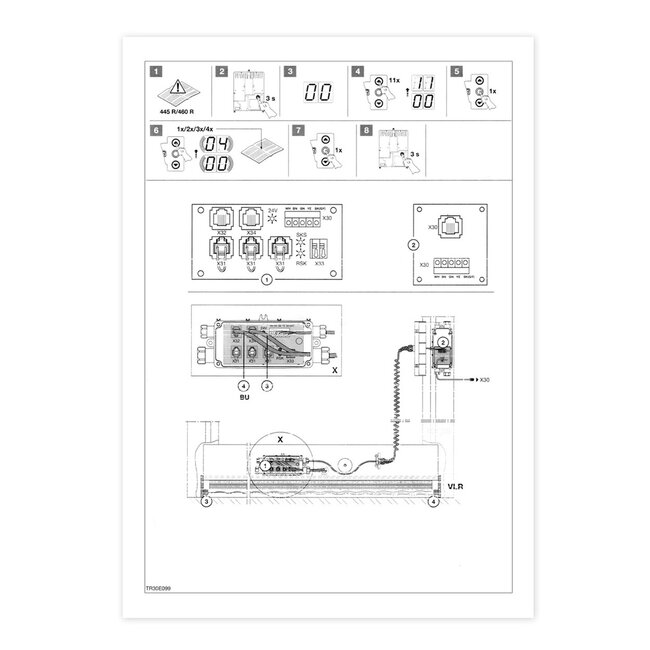

• Montagehandleiding

SKS-aansluiteenheid voor industriële deuren

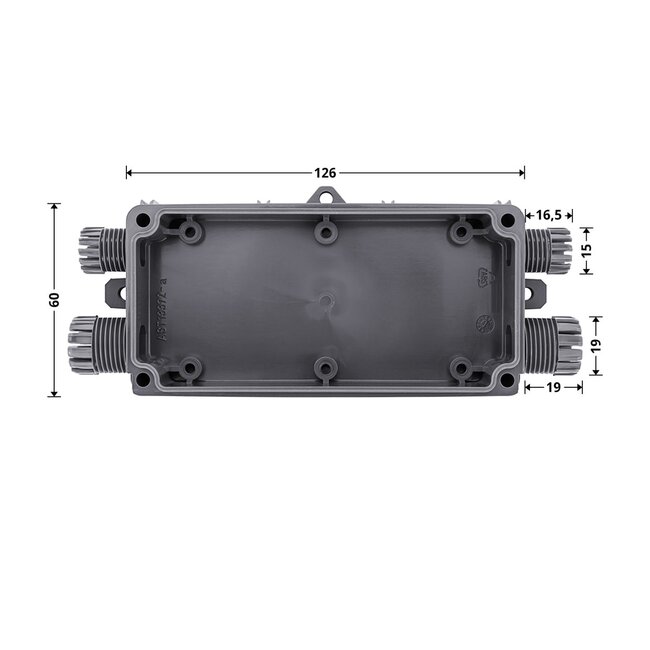

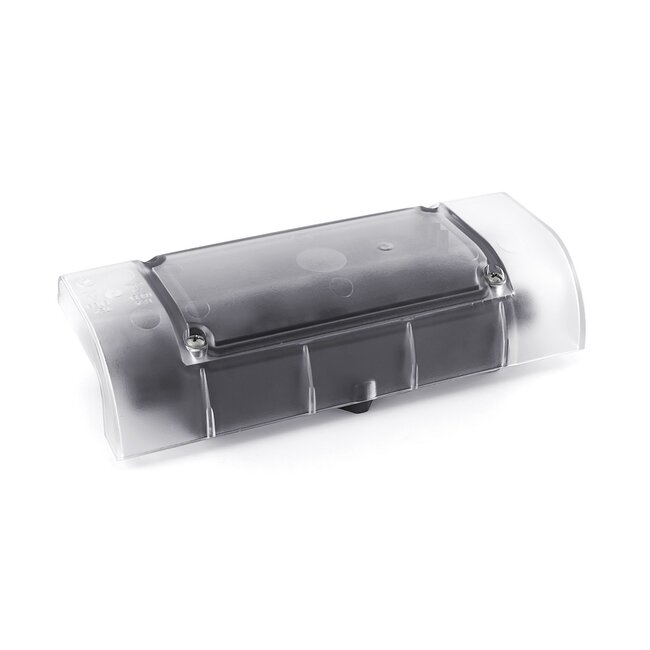

De set bestaat uit een aansluitdoos voor montage op het deurblad en een aftakdoos voor montage op het kozijn. De meegeleverde printplaten verwerken de signalen van de aangesloten veiligheidsvoorzieningen en verzorgen de communicatie met de Hörmann-deurbesturing.

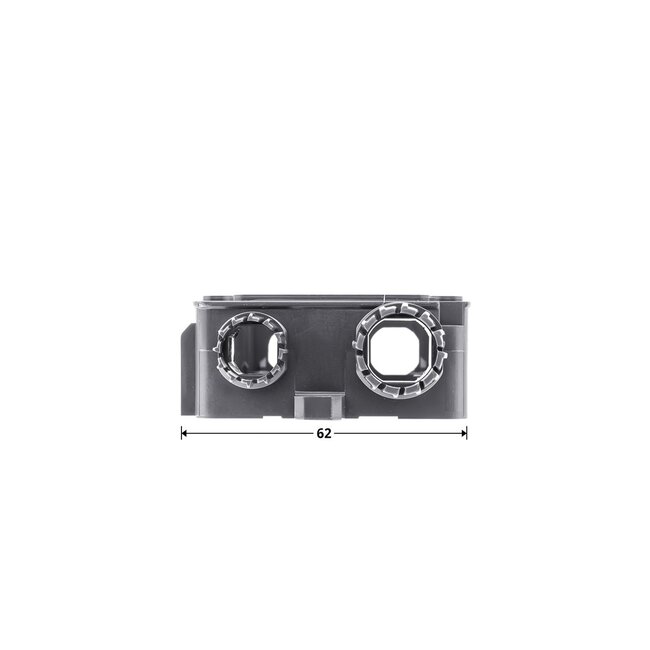

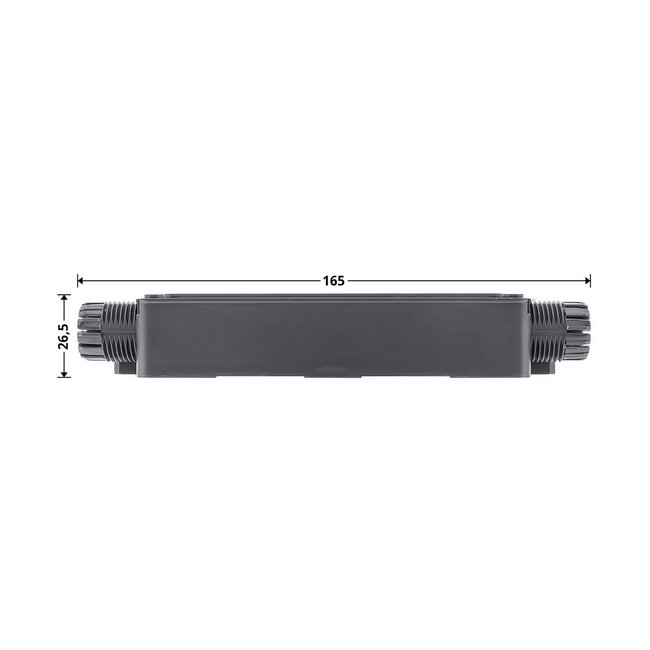

De behuizingen hebben beschermingsklasse IP65. Hierdoor is de ingebouwde elektronica beschermd tegen stof, vuil en waterstralen. De benodigde kabelwartels, afdichtingen en bevestigingsmaterialen voor montage op het deurblad en kozijn worden meegeleverd.

Geschikt voor optosensoren en 8k2-veiligheidslijsten

De SKS-aansluiteenheid kan worden gebruikt in combinatie met een optische onderloopbeveiliging. Deze bestaat uit een optosensorzender en een bijbehorende optosensorontvanger die in het bodemprofiel van de deur worden geplaatst.

Als alternatief kan een geschikt 8k2-rubberprofiel worden toegepast. Dit veiligheidsprofiel registreert wanneer de onderzijde van de deur een persoon, voertuig of voorwerp raakt.

Niet bij de levering inbegrepen

De volgende onderdelen worden niet meegeleverd en moeten, afhankelijk van de bestaande installatie, afzonderlijk worden besteld:

• 6-aderige verbindingskabel naar de besturing
• 5-aderige spiraalkabel
• Optosensorzender
• Optosensorontvanger
• Of een geschikt 8k2-rubberprofiel

Technische gegevens

• Merk: Hörmann
• Producttype: SKS-aansluiteenheid
• Montageplaats: deurblad en kozijn
• Toepassing: onderloop- en sluitkantbeveiliging
• Geschikt voor: industriële roldeuren en rolhekken
• Geschikte besturingen: 435 R, 445 R, 460 R en B 445 R
• Geschikt vanaf bouwjaar: januari 2005
• Geschikt voor: optosensoren of een 8k2-veiligheidslijst
• Beschermingsklasse behuizingen: IP65

Let op

De benodigde verbindingskabels, optosensoren en het eventuele 8k2-rubberprofiel zijn niet bij deze set inbegrepen. Controleer vóór het bestellen het type en bouwjaar van de aanwezige Hörmann-besturing.
