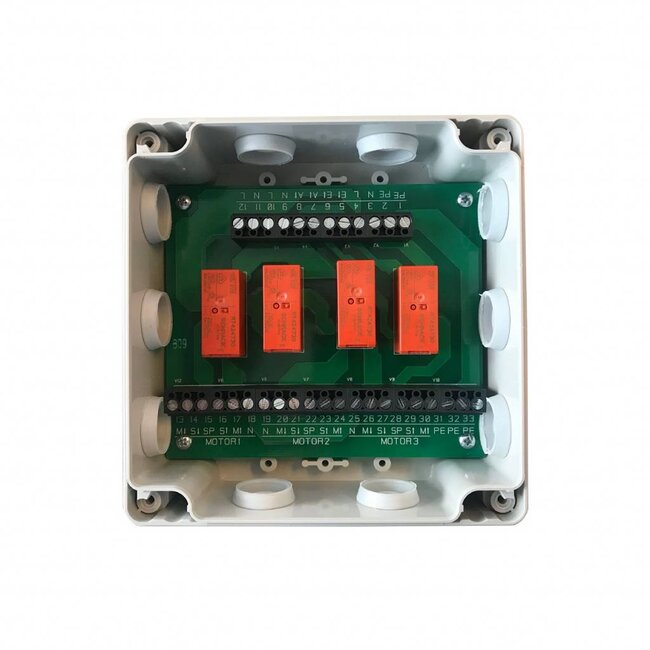

Boîte à relais Tedsen RB3 pour 3 moteurs tubulaires, convient pour une Commande centrale et individuelle, montée dans une boîte en plastique gris résistant aux chocs, courant de commande 230 V ou 14 VDC. Lire plus.
- boîte de commande avec relais de coupure pour la commutation en parallèle de 3 moteurs 230 V
- convient à la commande centrale et individuelle
- monté dans un boîtier en plastique gris résistant aux chocs
- courant de commande 230 V ou 24 V DC
- charge nominale du relais 10 Ampères
- degré de protection IP54
- dimensions 122x120x57 mm (lxhxp)
Le branchement en parallèle de deux ou plusieurs moteurs tubulaires n'est pas autorisé, car les moteurs n'ont jamais exactement la même durée de fonctionnement en raison, par exemple, de différents types de moteurs ou d'une différence de hauteur du Volet roulant. Le moteur qui atteint son interrupteur de fin de course en premier est mis sous tension par le moteur qui tourne encore, avec une tension inductive et capacitive sur le contre-roulement. Cette tension, qui peut aller jusqu'à 1000 volts, entraîne le moteur initialement arrêté dans le sens inverse, jusqu'à ce que le moteur reçoive à nouveau la tension d'alimentation par l'intermédiaire du micro-interrupteur qui a été refermé et que le moteur recommence à tourner dans le sens initial. Ce mouvement dit pendulaire se poursuit jusqu'à ce que les interrupteurs de fin de course soient endommagés par l'énorme charge.
Téléchargez le schéma de câblage de la boîte à relais RB3 ici
