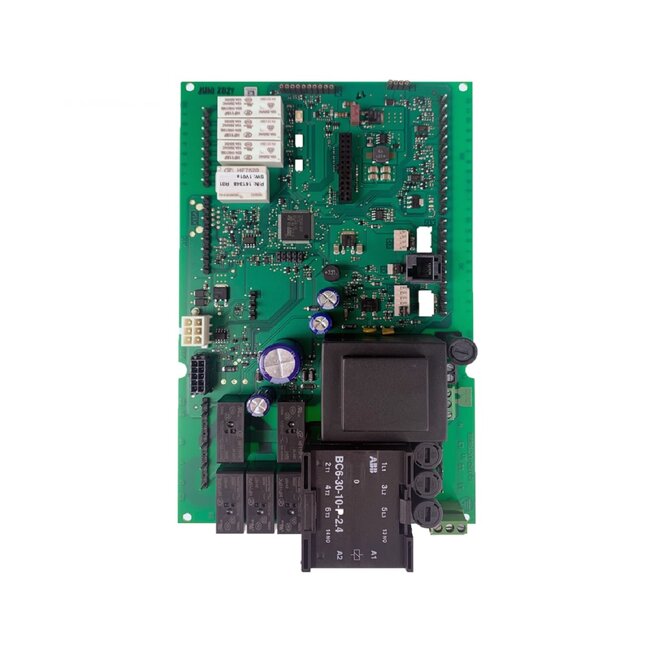

Carte de circuit imprimé de base MFZ Boîtier de commande CS320

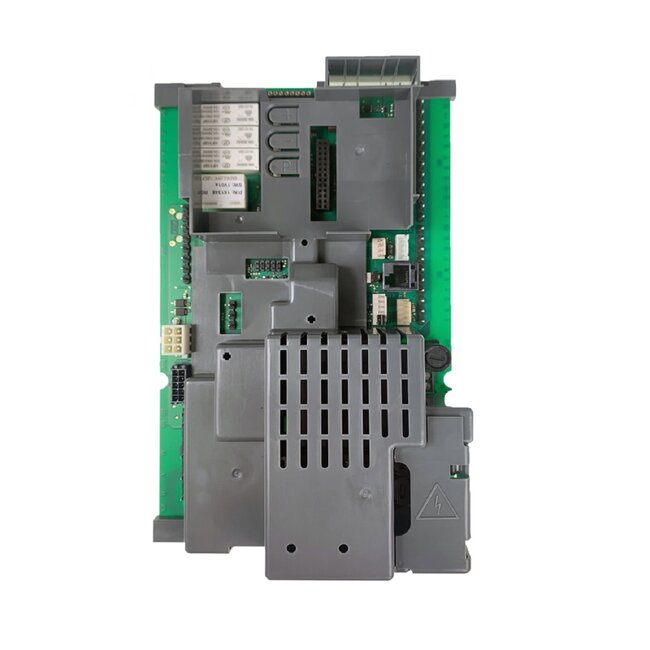

Nous fournissons la carte CS320 avec le couvercle en plastique approprié, de sorte que la carte peut facilement être utilisée en remplacement d'une carte CS300 et CS310.

Le boîtier de commande CS320 est un développement spécial pour les portails à rouleaux, sectionnels et coulissants, parfaitement adapté aux exigences de ces derniers. Le contrôleur à microprocesseur entièrement développé est basé sur le concept éprouvé des CS 300 et CS 310 et peut être commandé par un encodeur absolu, une commande ou des interrupteurs de fin de course mécaniques. Grâce à une multitude d'options de connexion et d'extension, même les tâches de contrôle d'options complexes deviennent un jeu d'enfant pour le CS 320. Pour les nouvelles installations, mais aussi pour la modernisation en toute sécurité des systèmes de portail existants.

Fonctions
- 4 sorties relais programmables avec 44 fonctions
- 2 entrées programmables avec 27 fonctions
- changement du sens d'enroulement par bouton/affichage sur le circuit imprimé
- position intermédiaire programmable (uniquement avec AWG)
- limite de force réglable en position verticale (uniquement avec AWG)
- contrôle et détection de la direction (uniquement avec AWG)
- compteur de portes intégré
- alarme de maintenance programmable (protégée par un code PIN)
- Mémoire d'erreurs intégrée (lecture de tous les messages d'erreurs avec indication de la fréquence et du cycle de la dernière occurrence) uniquement avec écran LCD

Réglage final
- via des interrupteurs de fin de course mécaniques ou via des encodeurs absolus
- réglage par bouton PCB ou écran LCD enfichable

Commande
- Boutons de la carte de circuit imprimé et diodes électroluminescentes pour les rapports d'état (standard)
- écran LCD enfichable avec affichage de texte (en option)
- navigation / messages d'état et de diagnostic à l'aide de 3 boutons

Construction et connexion
- transformateur commutable de 230V / 3 ~ à 400V / 3 ~
- basse tension protégée contre les courts-circuits
- alimentation pour les appareils externes (24V DC / 500 mA et 230V-AC / 1A)
- connexion pour les éléments du circuit de sécurité
- connexion pour la protection du bord de fermeture (Opto, 8,2 kΩ, barre d'onde de pression ou barrière lumineuse) dans la direction CLOSE
- connexion pour la fermeture du bord de protection (8,2 kΩ) dans le sens OUVERT
- connexion pour deux barrières lumineuses (2 fils, relais, NPN, PNP) avec / sans test
- connexion pour capteur de portillon (8,2 kΩ) avec test
- Connexion pour deux systèmes de barrières immatérielles avec/sans test
- Interface pour la connexion d'un convertisseur de fréquence
- interface pour la connexion de modules d'extension
- emplacements pour module radio et Minuterie hebdomadaire
- Emplacement pour système de transmission radio, 2 canaux
- pour la transmission sans fil des signaux du système de fermeture et/ou du circuit de sécurité

En option
- Moniteur LCD avec affichage de texte
- Module de contrôle du trafic bidirectionnel MS BUS
- Module d'expansion MS BUS, protection de l'alimentation
- interrupteur principal intégré
- feuilles de recouvrement individuelles
