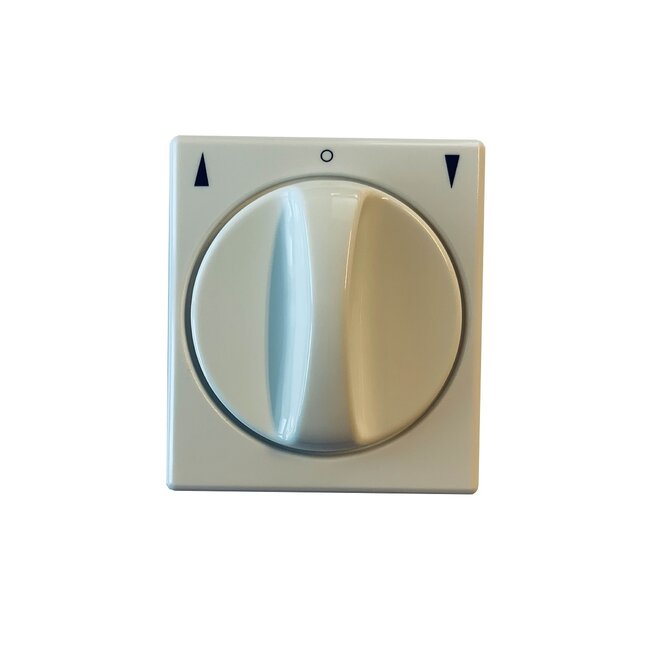

Commutateur rotatif en saillie Vedder pour 1 moteur tubulaire

- point zéro automatique ou point fixe, sélection par came de blocage

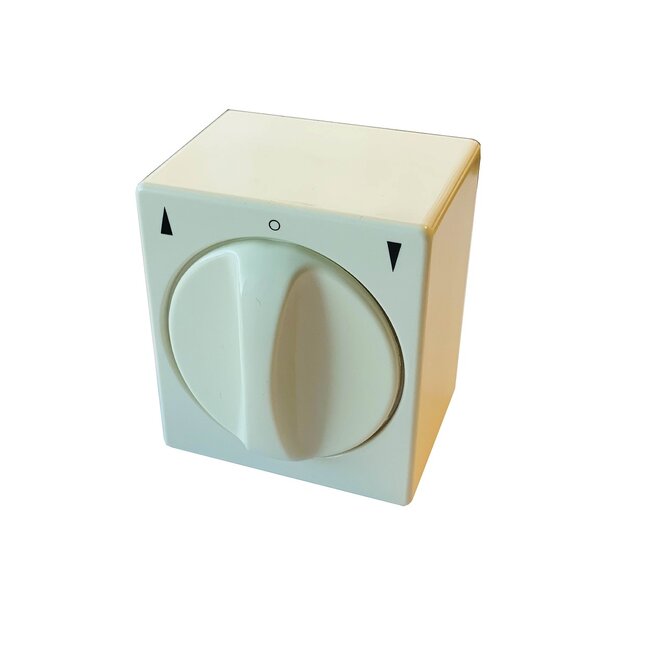

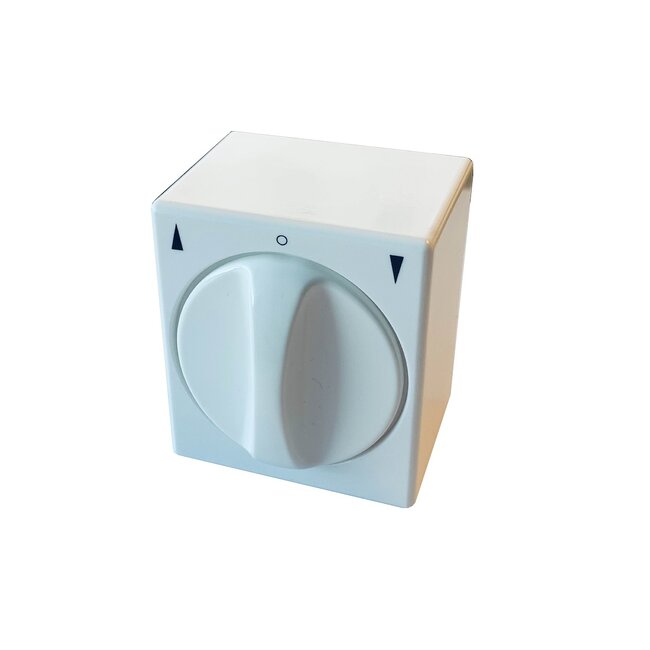

- disponible en blanc et crème/blanc
- dimensions 64x52x40 mm
- le bouton rotatif est également disponible séparément
- Vous pouvez également commander une plaque de base pour l'interrupteur

Notre interrupteur en saillie permet de manœuvrer sans effort votre volet roulant, votre store ou votre Écran. Le raccordement de l'interrupteur est étonnamment simple. Voici comment procéder :

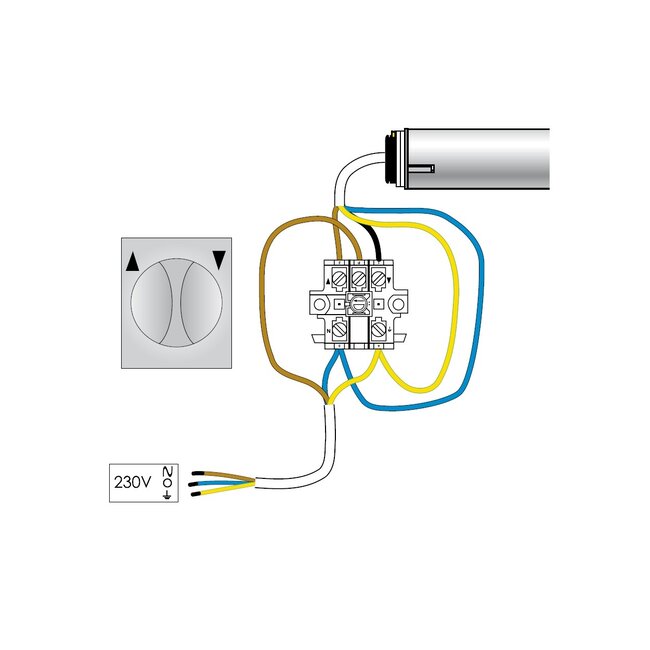

1. Le câble d'alimentation comporte trois fils : un brun, un bleu et un vert-jaune.
2. Le câble du moteur tubulaire comporte quatre fils : un noir, un marron, un bleu et un vert-jaune.
3. Connectez les fils vert-jaune ensemble, ainsi que les fils bleus, pour cela vous pouvez utiliser les 2 bornes du bas dans cet Interrupteur.
4. Connectez le fil marron de l'alimentation au commutateur rotatif sur le milieu des 3 bornes.
5. Connectez le fil noir du moteur du tube à la borne gauche de l'interrupteur rotatif.
6. Connectez le fil marron du moteur du tube à la borne droite de l'interrupteur rotatif.
7. Si le Volet roulant tourne dans le mauvais sens, intervertissez le dernier fil noir et le dernier fil marron.

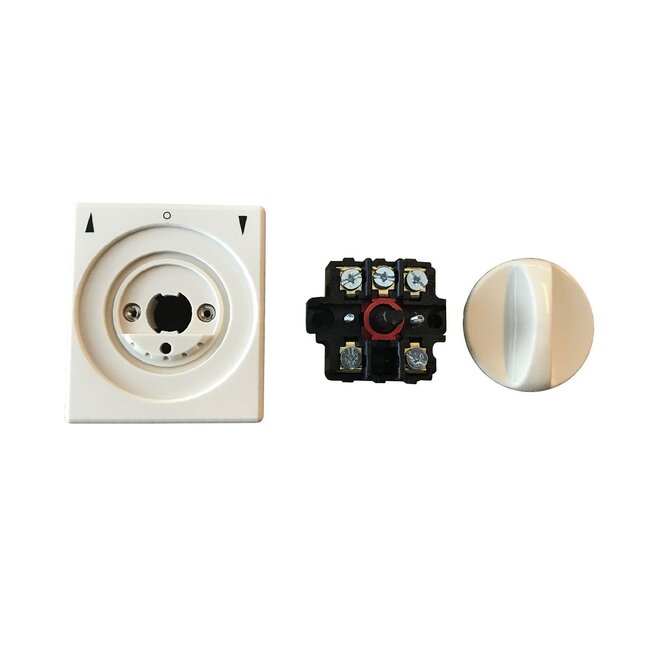

Au milieu de l'Interrupteur, il y a une douille rouge, ce qui signifie que vous devez tenir l'interrupteur pour faire descendre ou monter le Volet roulant, ceci afin de préserver le moteur du tube et votre sécurité.
Si vous ne voulez pas tenir l'interrupteur en permanence, retirez la douille rouge, cela bloquera l'interrupteur dans la position "bas" ou "haut", de sorte que vous n'aurez pas à le tenir en permanence, gardez à l'esprit que si le Moteur n'atteint pas le réglage final, il ne s'arrêtera pas.
