Hörmann HER 2, récepteur BiSecur à 2 canaux

Hörmann HER 2, récepteur BiSecur à 2 canaux

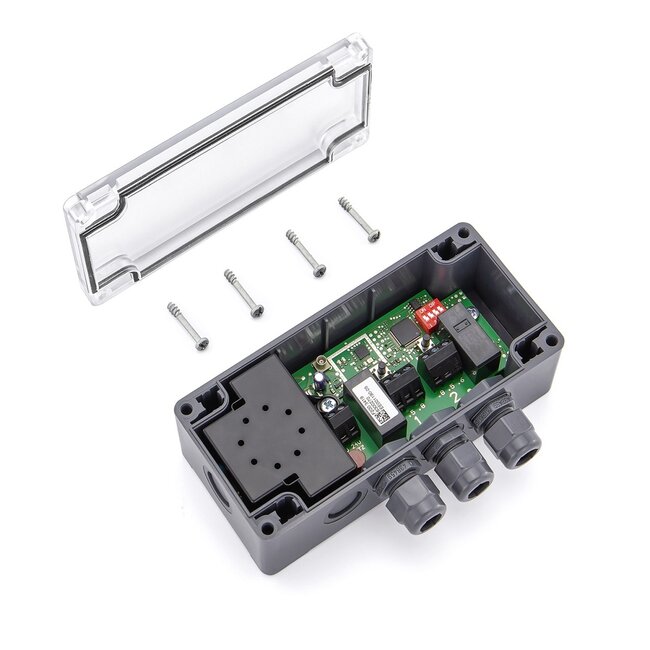

Le récepteur Hörmann HER 2 à 2 canaux sans potentiel, 868 MHz BiSecur (868-BS) peut être utilisé pour commander, par exemple, un système d'ouverture de porte de garage d'un autre fabricant, un ouvre-porte électrique, un éclairage ou tout autre appareil électrique. Le récepteur est logé dans un boîtier IP65. Cela rend le HER 2 868-BS idéal pour une utilisation en extérieur.

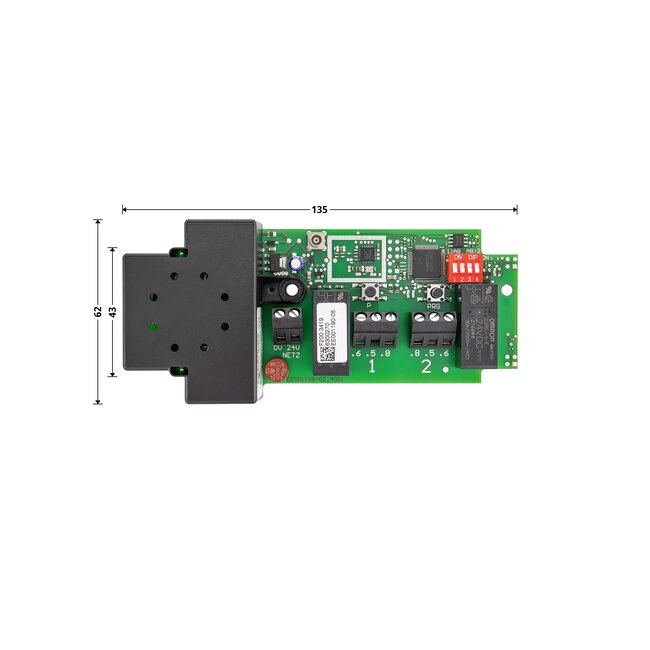

Le récepteur dispose de deux sorties relais commutables indépendamment l’une de l’autre. Le commutateur DIP à 4 positions permet de configurer les fonctions suivantes pour chaque sortie relais.

Fonctions de la sortie relais 1 (canal 1) du récepteur BiSecur HER 2 :
1. Impulsion de 0,5 seconde : le relais s'active puis se désactive au bout de 0,5 seconde, pour commander par exemple un système d'ouverture de porte de garage.
2. Commutation marche/arrêt : le relais s'enclenche à la première impulsion d'émission et se désactive à l'impulsion suivante, pour allumer et éteindre des appareils électriques tels que l'éclairage.
3. 3 minutes : lors d’une impulsion d’émission, le relais s’enclenche pour une durée de 3 minutes.
4. Impulsion réglable : le relais s'enclenche lorsqu'une impulsion est reçue pendant la durée définie

Fonctions sur la sortie relais 2 (canal 2) du récepteur BiSecur HER 2 :
1. Impulsion de 0,5 seconde : le relais s'active puis se désactive au bout de 0,5 seconde, pour commander par exemple un système d'ouverture de porte de garage.
2. Commutation marche/arrêt : le relais s'enclenche à la première impulsion d'émission et se désactive à l'impulsion suivante, pour allumer et éteindre des appareils électriques tels que l'éclairage.
3. 3 minutes : lors d’une impulsion d’émission, le relais s’enclenche pour une durée de 3 minutes.
4. Impulsion de 3 secondes : le relais s'enclenche puis se désactive au bout de 0,5 seconde, pour commander par exemple un ouvre-porte électrique.

Caractéristiques techniques
- fréquence : 868,3 MHz
- protocole BiSecur
- indice de protection IP65
- boîtier en plastique
- 2 sorties relais sans potentiel
- alimentation : 24 V CC ou 230 – 240 V CA
- puissance de commutation : 30 V CC / 2,5 A ou 250 V CA / 500 W

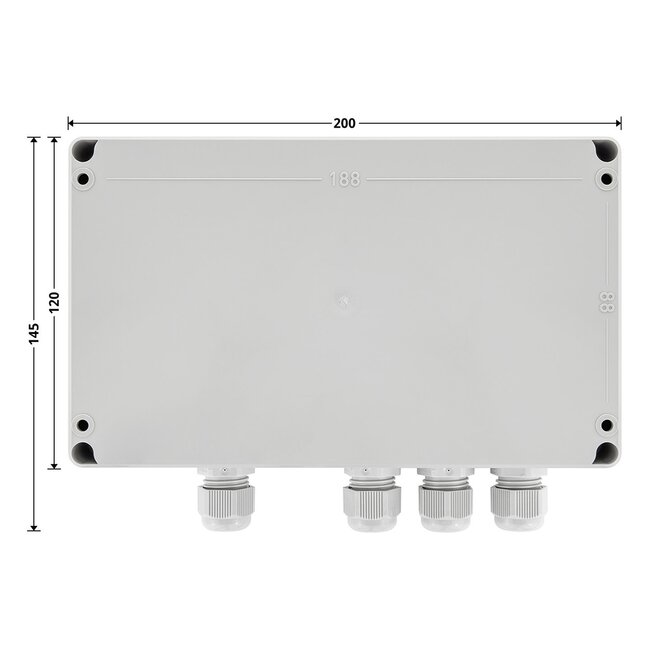

- dimensions : 200 x 120 x 58 (l x h x p)

Téléchargez ici le mode d'emploi du récepteur universel Hörmann HER 2, BiSecur à 2 canaux
