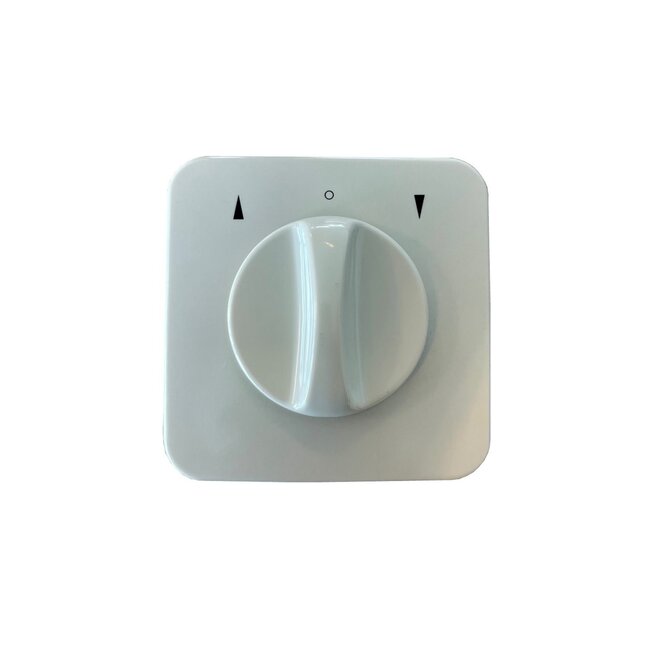

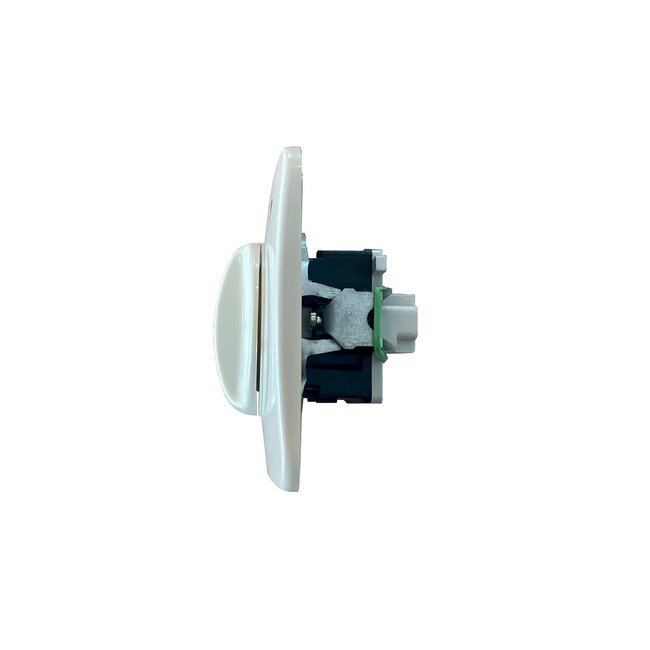

Interrupteur rotatif Intégré Somfy
- taille 80x80 mm
- unipolaire
- avec point zéro ou point fixe automatique, sélection par came de blocage
- pour la Commande d'un Volet roulant ou d'un store
- disponible en blanc ou crème/blanc
- la couleur de l'interrupteur sur la photo diffère de la couleur blanche et crème/blanche de l'interrupteur
Notre interrupteur intégré permet de manœuvrer votre Volet roulant, votre store ou votre Écran sans effort. Le raccordement de l'interrupteur est étonnamment simple. Voici comment procéder :
1. Le câble d'alimentation comporte trois fils : un brun, un bleu et un vert-jaune.
2. Le câble du moteur tubulaire comporte quatre fils : un noir, un marron, un bleu et un vert-jaune.
3. Reliez les fils vert-jaune ensemble, ainsi que les fils bleus.
4. Connecter le fil marron de l'alimentation au commutateur rotatif au milieu des 3 bornes.
5. Connectez le fil noir du moteur du tube à la borne gauche de l'interrupteur rotatif.
6. Connectez le fil marron du moteur du tube à la borne droite de l'interrupteur rotatif.
7. Si le Volet roulant tourne dans le mauvais sens, intervertissez le dernier fil noir et le dernier fil marron.
Au milieu de l'Interrupteur, il y a une douille rouge, ce qui signifie que vous devez tenir l'interrupteur pour faire descendre ou monter le Volet roulant, ceci afin de préserver le moteur du tube et votre sécurité.
Si vous ne voulez pas tenir l'interrupteur en permanence, retirez la douille rouge, cela bloquera l'interrupteur dans la position "bas" ou "haut", de sorte que vous n'aurez pas à le tenir en permanence, gardez à l'esprit que si le Moteur n'atteint pas le réglage final, il ne s'arrêtera pas.
