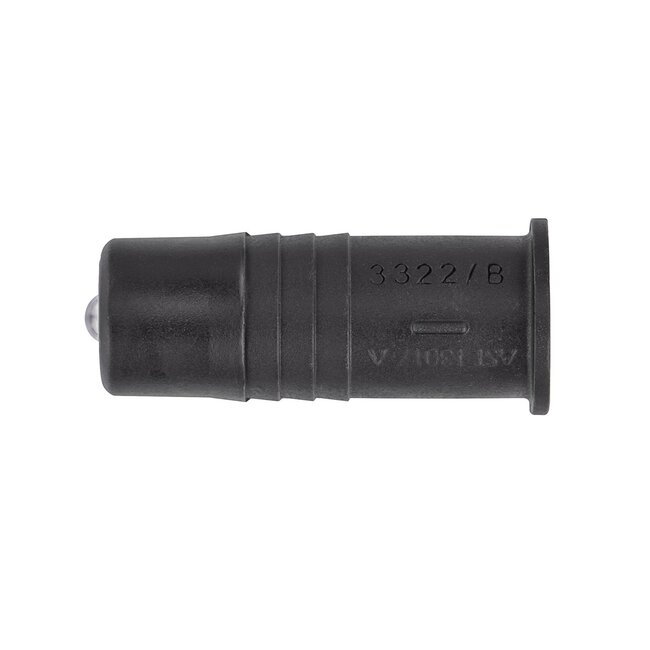

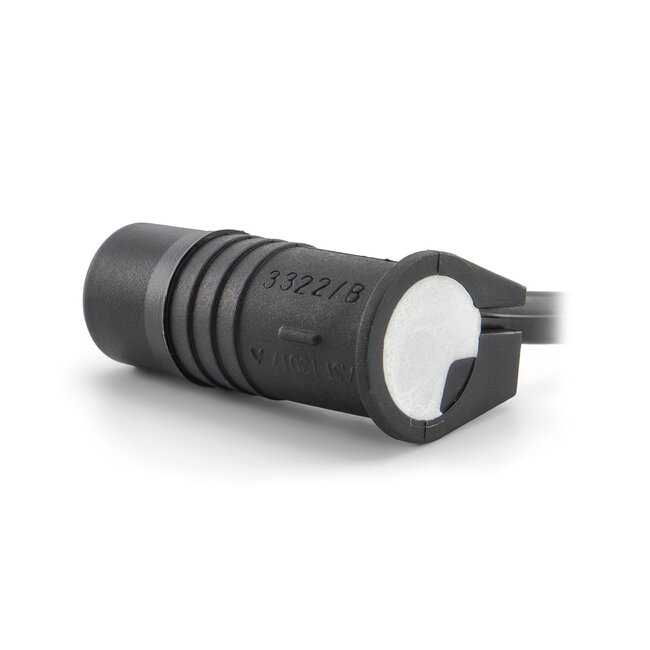

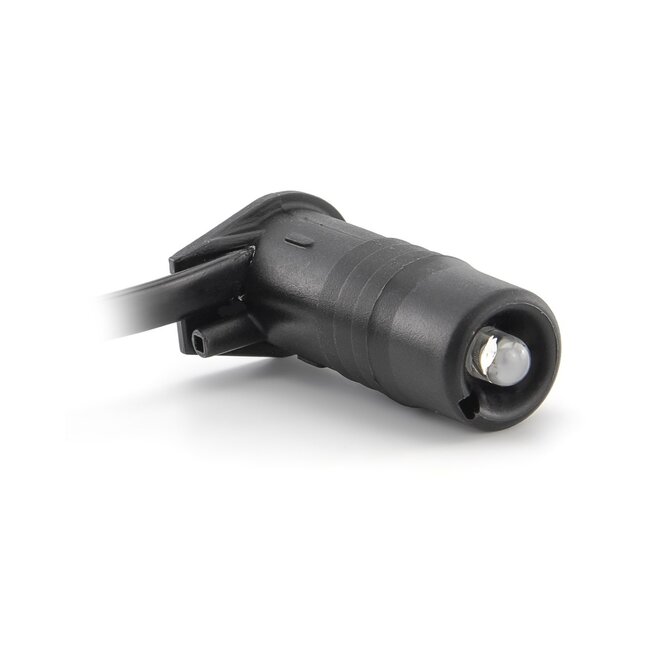

Hormann Émetteur Optosensor SKS avec câble de 6 500 mm

L'émetteur optosensor SKS Hörmann, d'un diamètre de 15 mm, est une pièce de rechange pour l'unité de raccordement Hörmann S4 destinée à la sécurité anti-pincement. L'émetteur se monte dans le profilé inférieur d'une porte sectionnelle et est équipé d'un câble de raccordement de 6,5 mètres avec fiche système.

Pendant le mouvement de la porte, l'émetteur à capteur optique envoie en continu un signal infrarouge au récepteur correspondant. Lorsque le profilé inférieur est enfoncé, ce signal est interrompu et le mouvement de la porte s'arrête. En cas d’émetteur défectueux, le signal fait également défaut, ce qui empêche la porte de fonctionner normalement pour des raisons de sécurité. Cet optosenseur de rechange permet de remplacer l’émetteur défectueux.

Contenu de la livraison

• 1× Émetteur à capteur optique Hörmann SKS

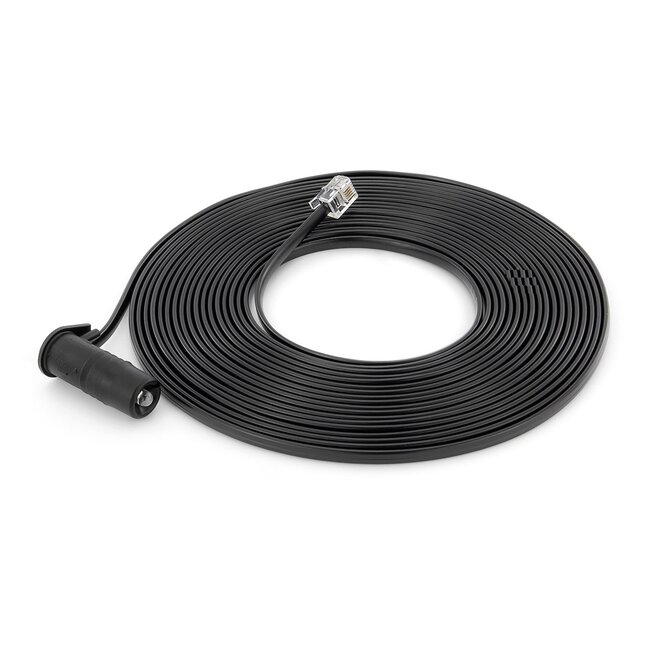

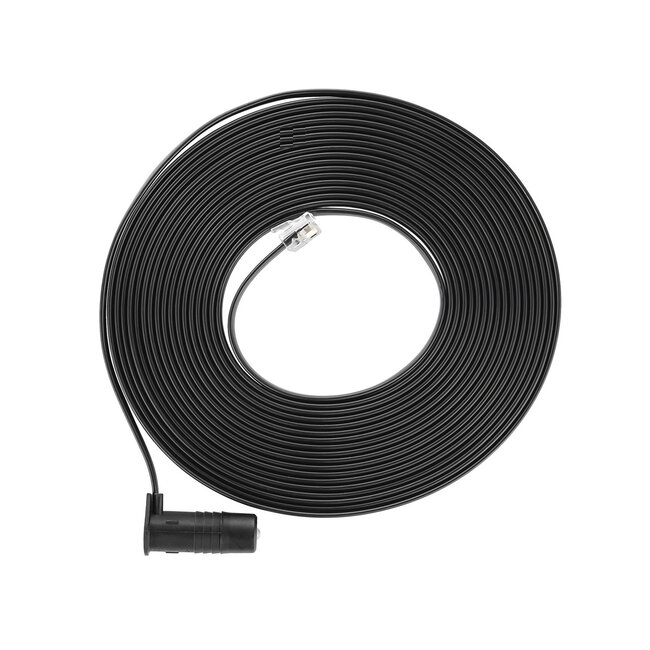

• Câble de raccordement de 6 500 mm avec fiche système

Pièce de rechange pour l'unité de raccordement Hörmann S4

Le dispositif de sécurité anti-pincement Hörmann S4 se compose d’un émetteur à capteur optique, d’un récepteur à capteur optique et d’une carte électronique qui traite les signaux et les transmet à l’entraînement de la porte. L'émetteur et le récepteur sont placés face à face dans le profilé creux inférieur de la porte sectionnelle.

Cet émetteur SKS vendu séparément est exclusivement destiné à remplacer un émetteur défectueux au sein d’un dispositif de sécurité S4 existant. Lors de l’achat d’une unité de raccordement Hörmann S4 complète, l’émetteur à capteur optique et le récepteur à capteur optique sont déjà inclus et n’ont pas besoin d’être commandés séparément.

L'unité de raccordement S4 peut notamment être utilisée en combinaison avec les motorisations de porte de garage Hörmann ProMatic et SupraMatic compatibles.

Utilisation avec les portes sectionnelles de la série 40

Pour les portes sectionnelles de la série 40 de Hörmann, un manchon adaptateur Hörmann peut s'avérer nécessaire. Celui-ci permet de monter l'opto-capteur de la série 40 dans un joint de sol de la série 20 ou 30.

Caractéristiques techniques

• Marque : Hörmann
• Type de produit : émetteur à capteur optique
• Utilisation : sécurité de bord de fermeture et de roulement inférieur SKS
• Compatible avec : unité de raccordement Hörmann S4
• Diamètre de l'émetteur : 15 mm
• Longueur de l'émetteur : 43 mm
• Longueur du câble de raccordement : 6 500 mm

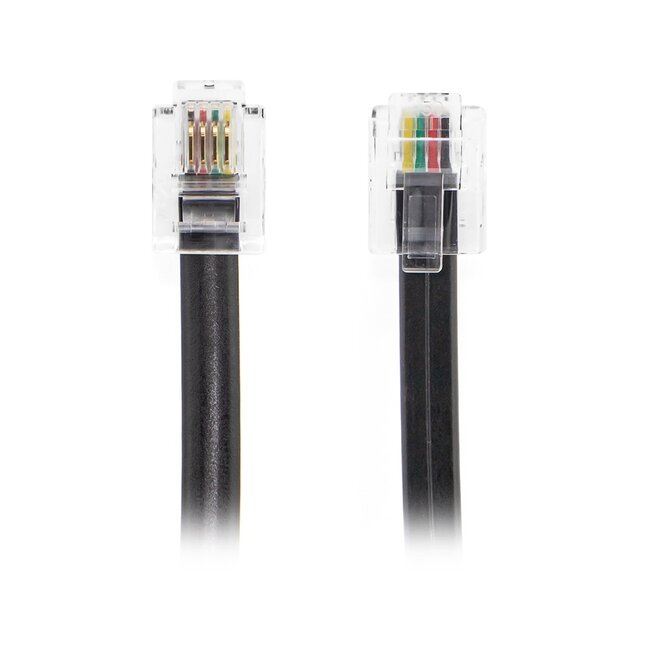

• Raccordement : fiche système
• Couleur du câble et de la résine moulée : noir
• Ne convient pas aux portes comportant un battant

Remarque

Cet optosenseur Hörmann est exclusivement destiné à remplacer l'émetteur d'une unité de raccordement S4 existante. Avant de passer commande, vérifiez que le dispositif de sécurité et le raccordement existants sont compatibles avec ce modèle.
