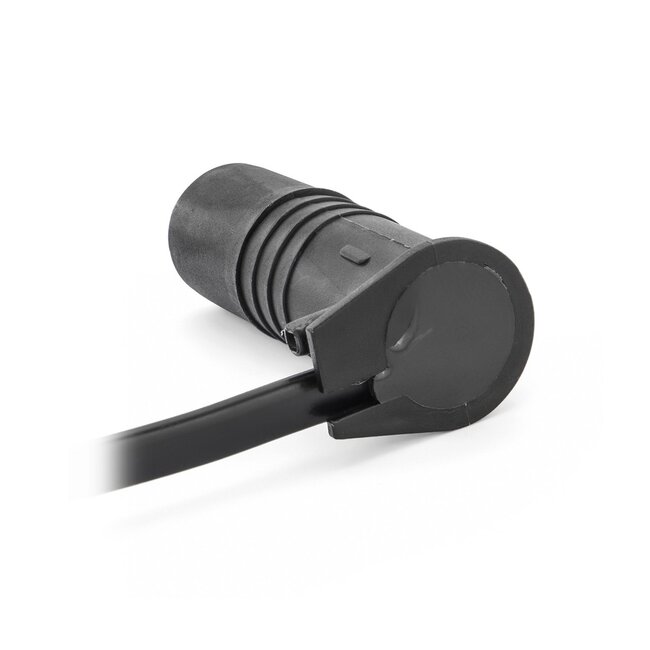

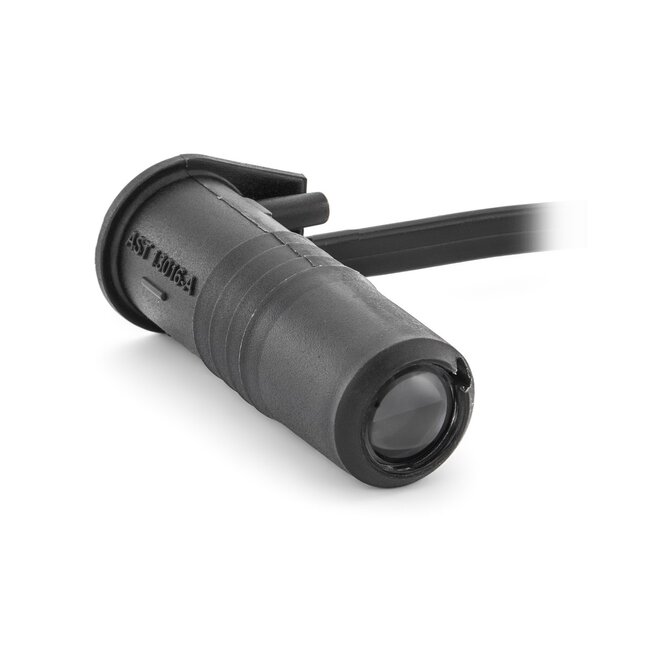

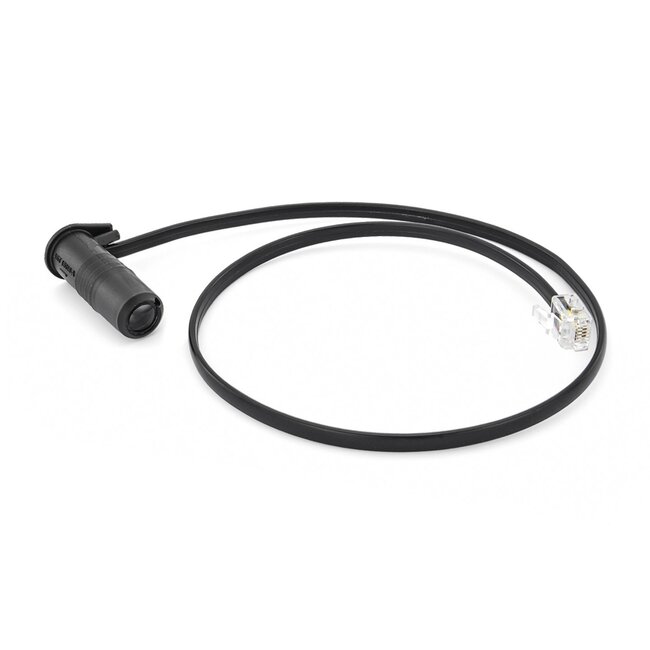

Hormann Récepteur à capteur optique pour SKS avec câble de 500 mm

Ce récepteur de capteur optique Hörmann SKS est une pièce de rechange destinée au dispositif de sécurité anti-pincement des portes de garage et industrielles Hörmann. Le récepteur a un diamètre de 14 mm et est équipé d'un câble de raccordement noir de 500 mm.

L'optosenseur est compatible avec les motorisations de portes industrielles WA 300, WA 400, WA 400-M et ITO 400. De plus, le récepteur peut être utilisé avec une unité de raccordement S4 pour les motorisations de portes de garage SupraMatic des séries 2 et 3.

Contenu de la livraison

• 1× récepteur à capteur optique Hörmann SKS
• Câble de raccordement noir de 500 mm

Récepteur pour sécurité anti-pincement optique

Une sécurité anti-pincement empêche une porte qui se ferme de coincer des personnes, des véhicules ou des objets. Le système se compose d’un émetteur à capteur optique et d’un récepteur à capteur optique. Les deux capteurs sont montés face à face dans le profilé inférieur creux de la porte.

Lors de la fermeture, le récepteur à capteur optique reçoit en continu un signal infrarouge provenant de l'émetteur. Lorsque le profilé de bas de porte est enfoncé, la liaison lumineuse entre les deux capteurs est interrompue. Le moteur interrompt alors le mouvement de fermeture et remonte immédiatement la porte.

Récepteur Hörmann SKS comme pièce de rechange

Si le récepteur de capteur optique existant est défectueux, il peut être remplacé séparément. Vérifiez toujours la couleur du câble de raccordement présent avant de passer commande. Ce modèle est équipé d’un câble de raccordement noir et n’est pas compatible avec les capteurs optiques dotés d’un câble gris.

Cet optosenseur est compatible avec une unité de raccordement filaire Hörmann S4. Le récepteur ne peut pas être raccordé à une unité de raccordement sans fil.

Pièce/Composant de l'unité de raccordement Hörmann S4

L'unité de raccordement S4 pour la sécurité anti-chute peut être utilisée avec des portes de garage compatibles équipées d'un motoréducteur Hörmann SupraMatic des séries 2 ou 3. Le raccordement au motoréducteur s'effectue via le port de bus HCP1.

Un système complet de sécurité anti-chute S4 comprend notamment :

• Ce récepteur à capteur optique Hörmann
• Émetteur à capteur optique Hörmann, référence 638248
• Carte électronique SKS Norm, référence 538573
• Un boîtier adapté à la carte électronique
• Câble spiralé AT2 avec fiche système, référence 436224
• Profilé à fond creux adapté au montage des capteurs

L'unité de raccordement S4 n'est pas compatible avec les motorisations de la série 1, car celles-ci ne disposent pas d'une connexion bus HCP1. Le système ne peut pas non plus être utilisé avec des portes équipées d'un vantail piétonnier.

Caractéristiques techniques

• Marque : Hörmann
• Type de produit : récepteur optosensor SKS
• Application : sécurité du bas de porte et du côté de fermeture
• Compatible avec : WA 300, WA 400, WA 400-M et ITO 400
• Compatible avec : SupraMatic séries 2 et 3 en combinaison avec le S4
• Raccordement du moteur : port bus HCP1

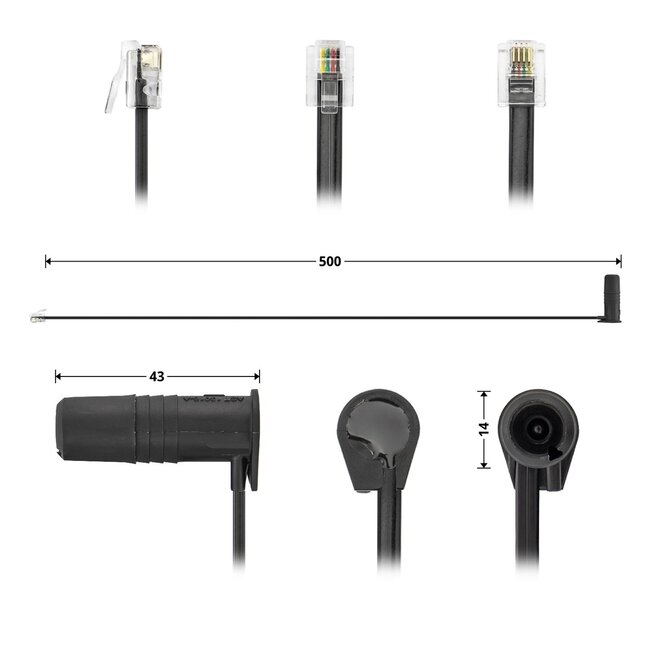

• Diamètre du récepteur : 14 mm
• Longueur du capteur : 43 mm
• Longueur du câble de raccordement : 500 mm
• Couleur du câble de raccordement : noir
• Non compatible avec les unités de raccordement sans fil
• Ne convient pas aux portes à battant

Attention

Avant de passer commande, vérifiez que le capteur optique existant est également équipé d'un câble de raccordement noir. Les capteurs optiques dotés de câbles de raccordement noirs et gris ne sont pas compatibles entre eux.
