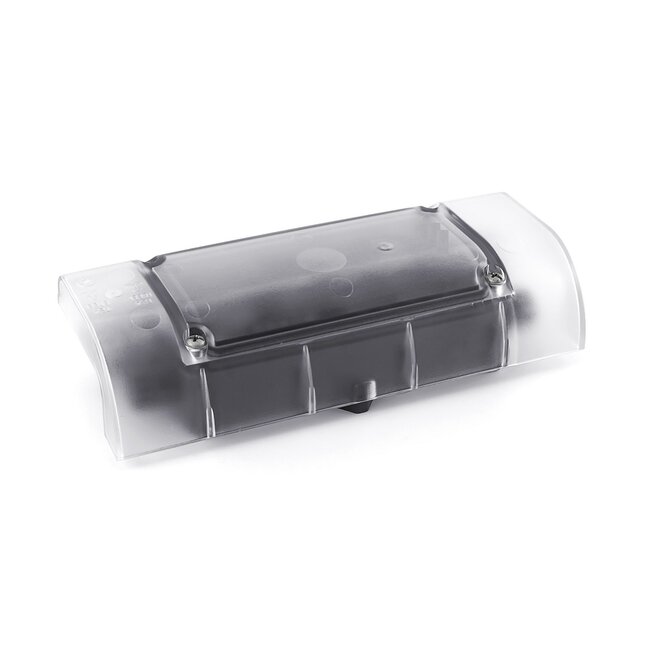

Hormann Unité de raccordement Hörmann SKS pour le vantail de porte

L'unité de raccordement Hörmann SKS pour le tablier est nécessaire à la sécurité anti-pincement des portes roulantes industrielles et des grilles roulantes Hörmann. L'unité de raccordement est compatible avec les commandes Hörmann 435 R, 445 R, 460 R et B 445 R fabriqués à partir de janvier 2005.

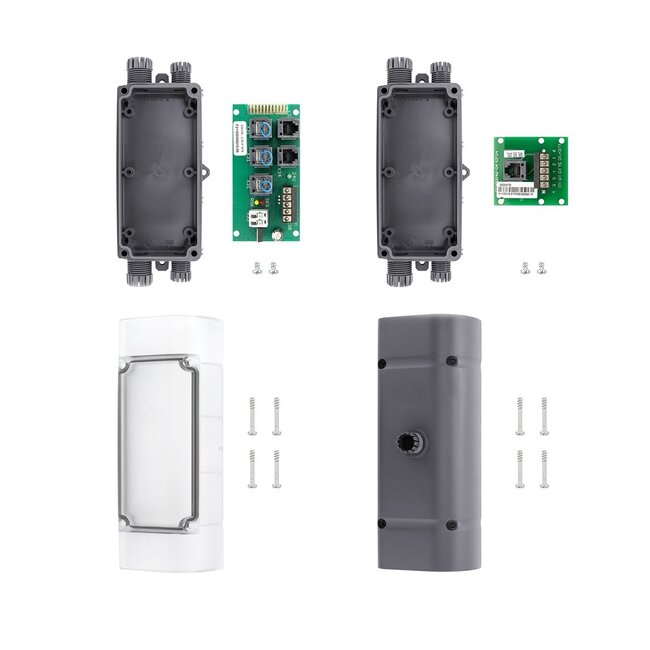

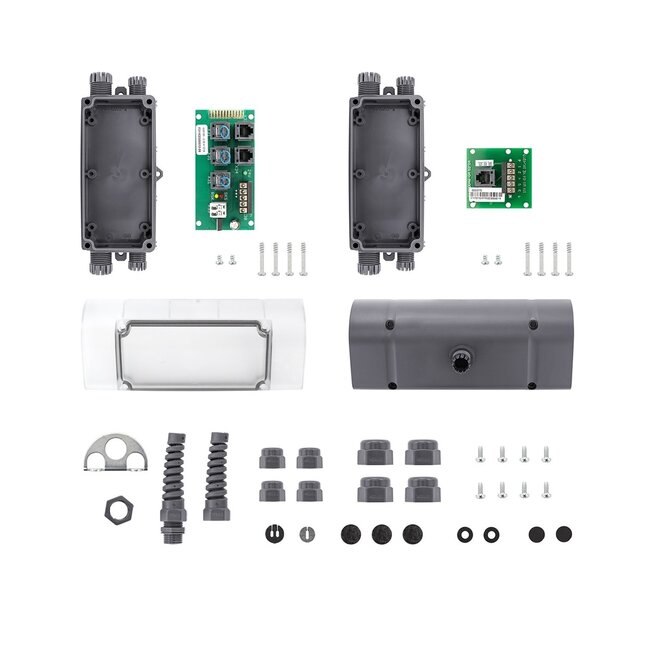

Contenu de la livraison

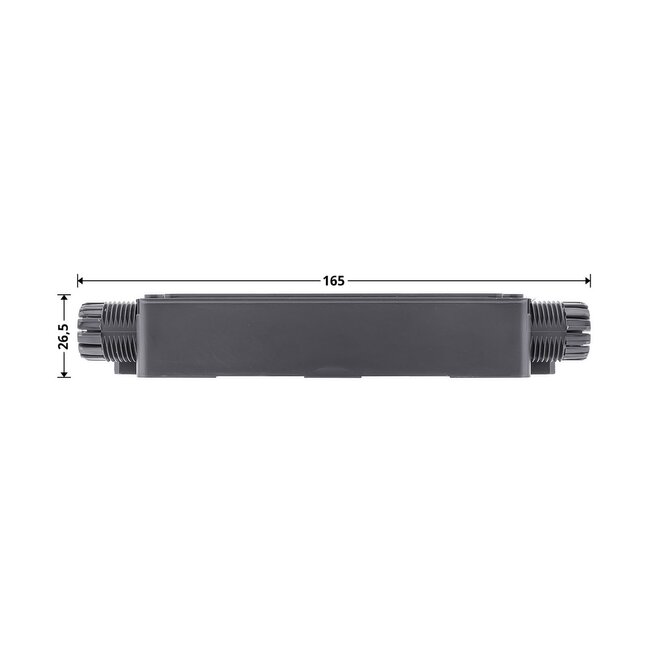

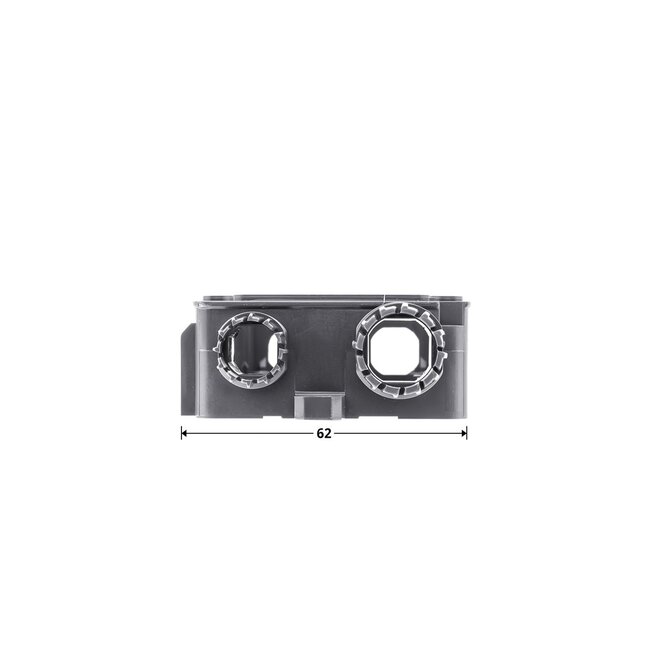

• 1× boîtier de raccordement pour le tablier de porte

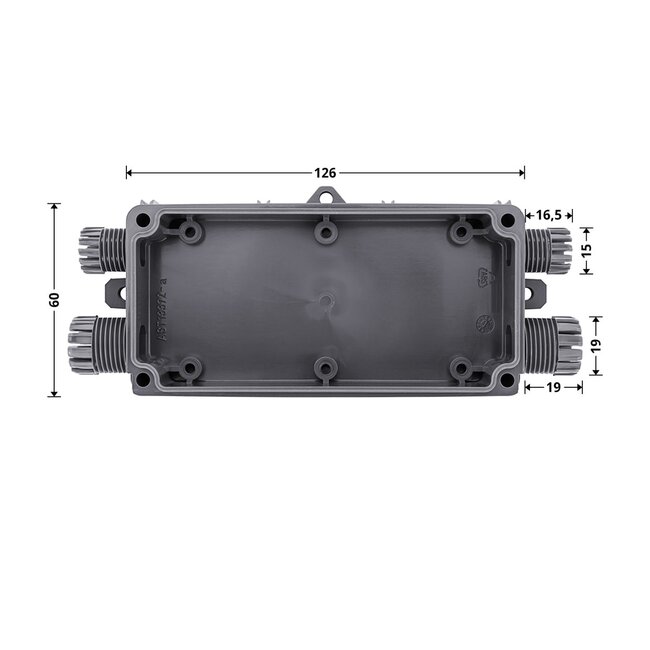

• 1× boîte de dérivation pour le cadre

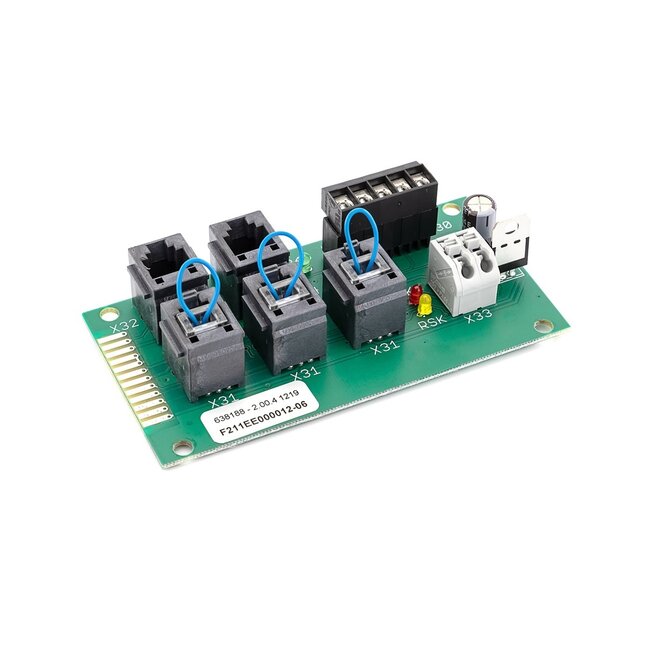

• 1× carte électronique pour la sécurité anti-pincement

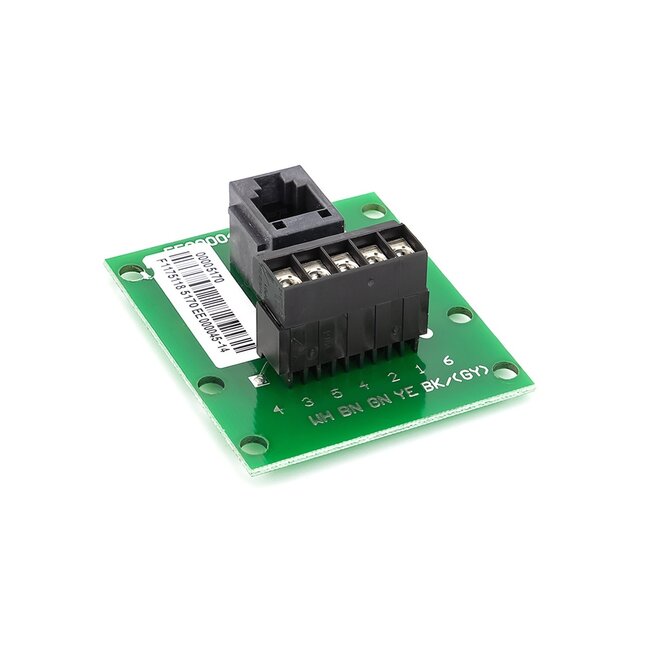

• 1× carte électronique pour le vantail

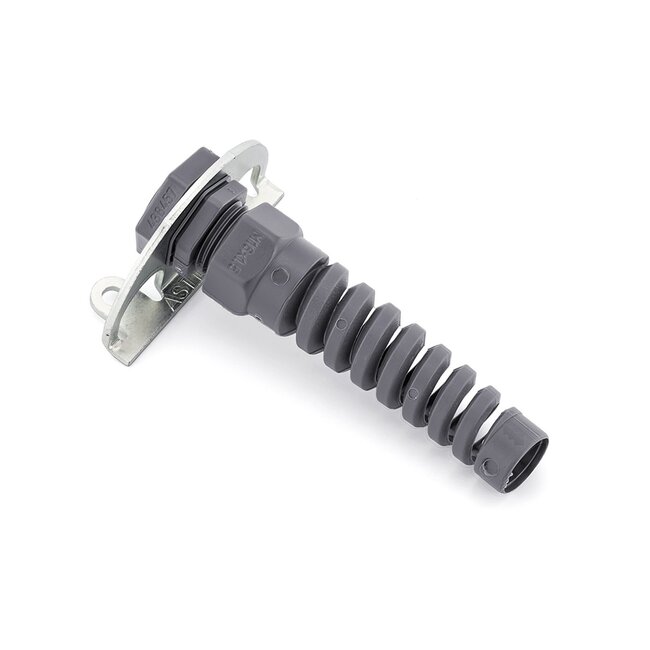

• 1× presse-étoupe avec protection anti-pliure, M16 × 1,5
• 1× presse-étoupe coudé avec protection anti-pliure, M16 × 1,5
• 4× écrous pour presse-étoupe, M16 × 1,5
• 4 × écrous pour presse-étoupe, M20 × 1,5
• Kit d'étanchéité
• Matériel de fixation

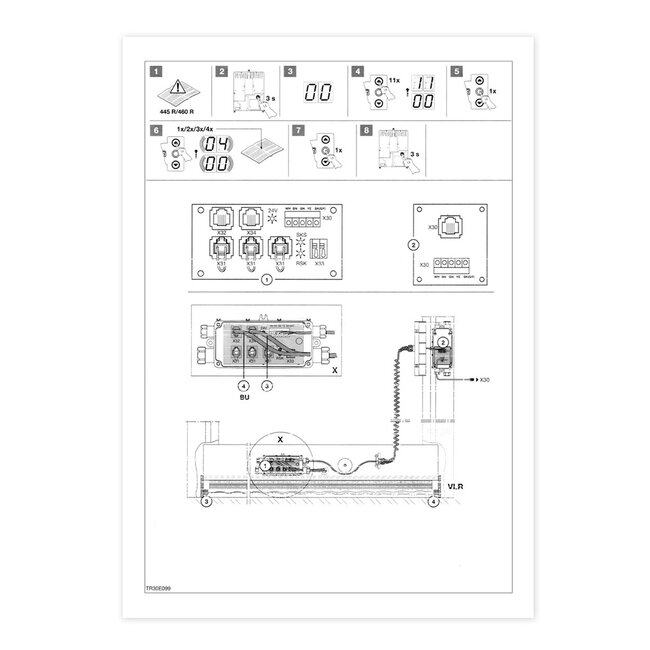

• Notice de montage

Remarque

Les accessoires suivants ne sont pas compris dans la livraison et doivent être commandés séparément si nécessaire :

• Câble de raccordement à 6 conducteurs vers la commande
• Câble spiralé à 5 conducteurs
• Émetteur à capteur optique
• Récepteur optosensor
• Ou, à défaut, un profilé en caoutchouc 8k2 (bande de sécurité)

En tant que dispositif de sécurité et pièce/composant de la commande, la protection anti-pincement joue un rôle important dans le fonctionnement correct et sûr des portes industrielles. En cas de dommage, celle-ci doit donc être immédiatement réparée ou remplacée.

L'unité de raccordement Hörmann SKS pour le vantail comprend notamment un boîtier de raccordement pour le vantail, un boîtier de dérivation pour le châssis, une carte électronique pour la sécurité anti-pincement et une carte électronique pour le vantail. Les boîtiers sont conformes à la classe de protection IP65 et protègent efficacement les composants électroniques contre les salissures, la poussière et les projections d’eau. Tous les presse-étoupes nécessaires ainsi que le matériel de fixation pour le montage sur le vantail et le cadre sont également inclus dans la livraison.
